ビジネス #ベテラン車両の肖像(鉄道最前線)

東上線でも大活躍、「転勤族」東武30000系の半生 半蔵門線直通用のはずが"新天地"で主力車両に

6分で読める
2/3 PAGES

「東武初」だった装備も複数ある。例えば、車両の加減速を操作する運転台のマスコンは、加速とブレーキを1つのハンドルで操作できる「ワンハンドルマスコン」を初めて採用。くの字型のシングルアームパンタグラフも本格的に導入した。車内のドア上には行先や次駅などを表示するLED式の案内装置を設置。後期につくられた車両は、座席端の「袖仕切り」を大型化した。新型のモーターであるPMSM(永久磁石同期電動機)の試験車になった車両も存在する。

一方で、「最後」の要素もある。30000系以降につくられた東武の通勤電車はアルミ製車体のため、今のところステンレス製で新造した車両としてはラスト。「東武ステンレス車両の集大成」ともいえそうだ。

地下鉄直通から地上線まであらゆる仕事に対応でき、先輩との協調性も高い「期待の新人」30000系。2003年3月に伊勢崎線と半蔵門線・東急田園都市線との相互直通運転が始まると、いよいよ本領を発揮することになった。

後輩に譲った晴れ舞台

だが、直通運転が始まると、汎用性を高めるための構造がネックとなった。30000系は6両編成と4両編成をつないで10両編成を組むため、乗務員室のある先頭車両が中間に2両はさまる。「混雑率の高い半蔵門線や田園都市線では、この乗務員室がデッドスペースになってしまう」(川鍋さん)という問題が浮上したのだ。

このため、早くも2005年10月から順次地下鉄乗り入れ運用を離脱。相互直通の中心は後継車の「50050型」が担うことになった。

本領を発揮するはずだった舞台を後輩に譲った30000系。地下鉄乗り入れ運用から離れた車両はしばらくの間、伊勢崎線や日光線、宇都宮線などの地上線に戻ったが、次なる「異動先」はまったく別の場所だった。これら本線系統の路線とは線路が直接つながっていない東上線だ。

東武鉄道30000系電車

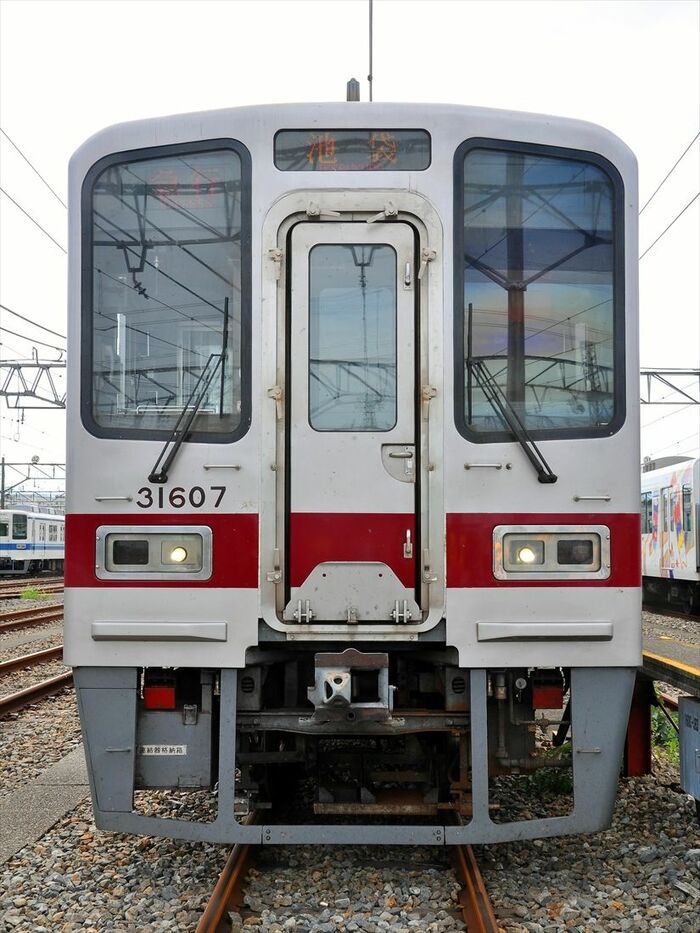

  • 30000系の前面 30000系の前面
    (記者撮影)

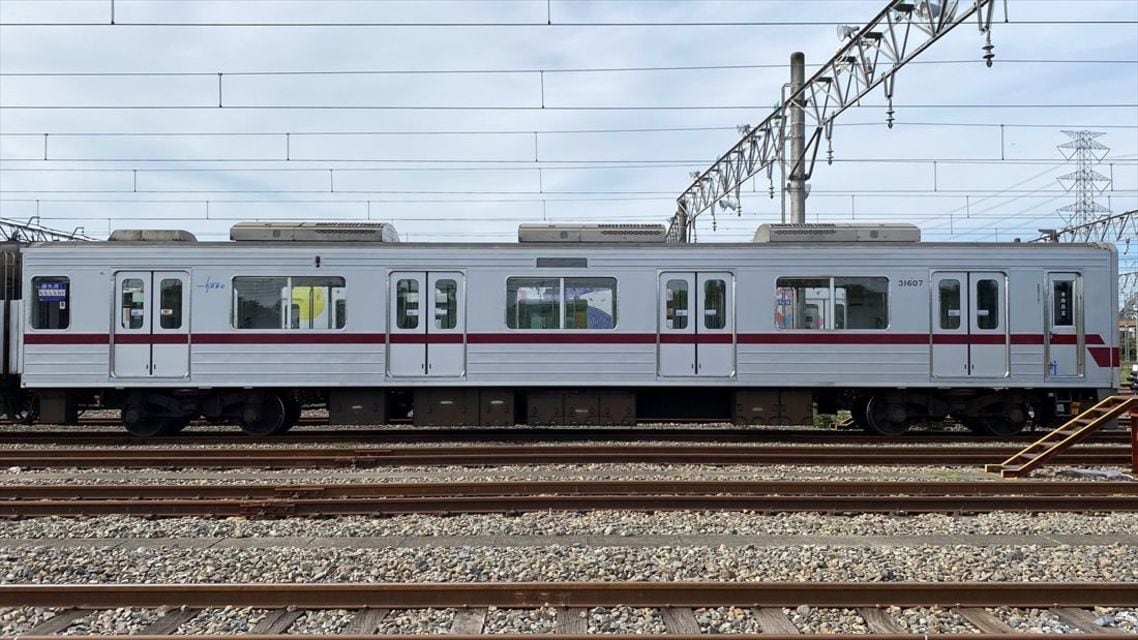

  • 池袋寄りの先頭車(31607)の側面。 池袋寄りの先頭車(31607)の側面。
    クーラーを屋根上に3基搭載する(記者撮影)

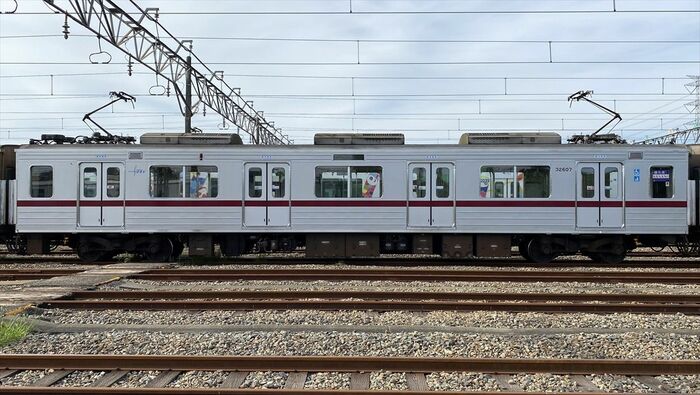

  • 池袋側から2両目の中間車(32607)の側面。 池袋側から2両目の中間車(32607)の側面。
    パンタグラフを2基搭載する(記者撮影)

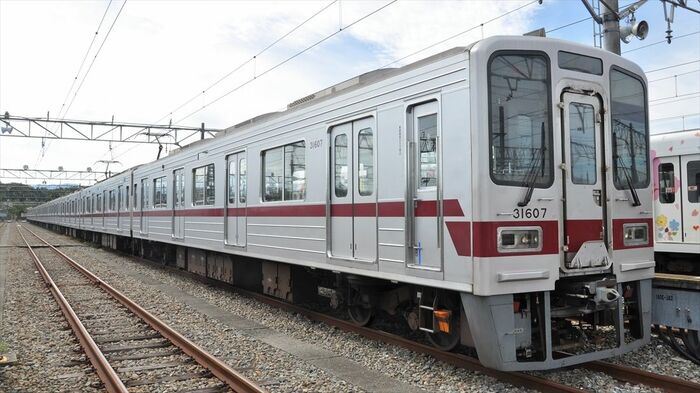

  • 池袋側から見た30000系10両編成 池袋側から見た30000系10両編成
    (記者撮影)

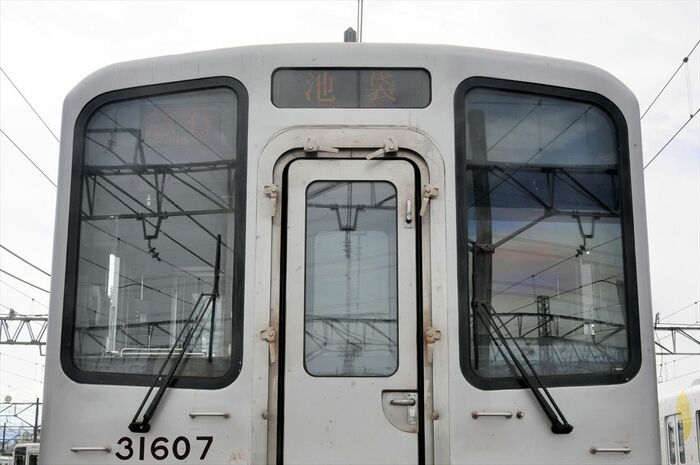

  • 前面の窓は下辺が斜めになった独特のデザイン 前面の窓は下辺が斜めになった独特のデザイン
    (記者撮影)

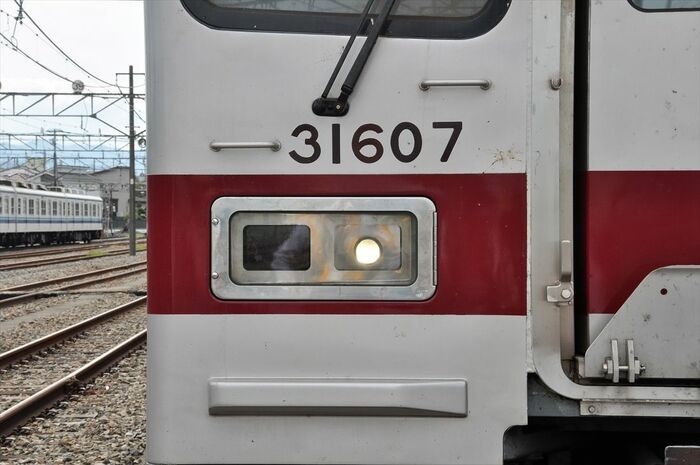

  • 前照灯はHID(高輝度放電ランプ)を採用 前照灯はHID(高輝度放電ランプ)を採用
    (記者撮影)

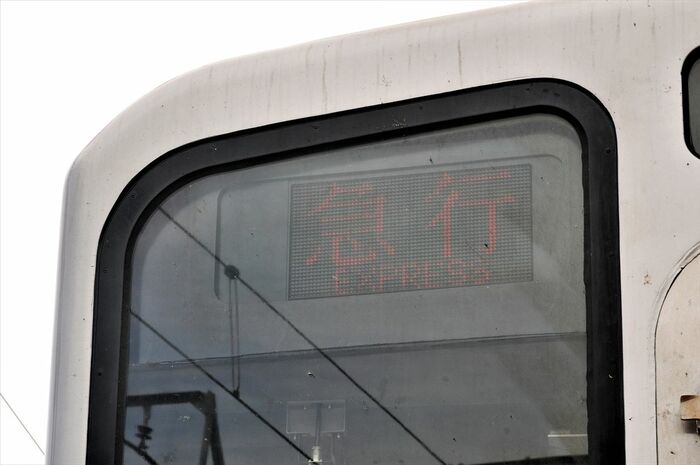

  • かつては種別表示の横に「急行灯」があった かつては種別表示の横に「急行灯」があった
    (記者撮影)

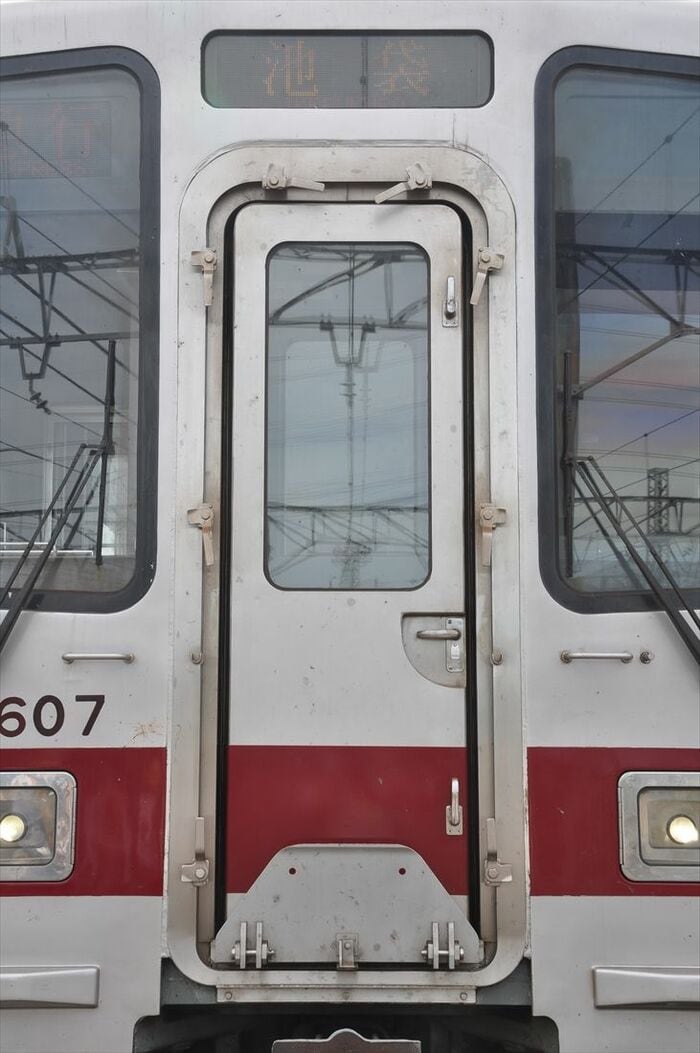

  • 前面中央の貫通扉 前面中央の貫通扉
    (記者撮影)

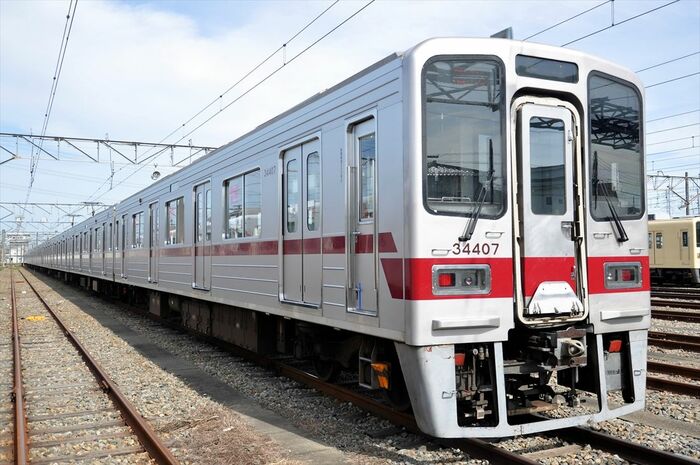

  • 小川町側の先頭車(34407) 小川町側の先頭車(34407)
    (記者撮影)

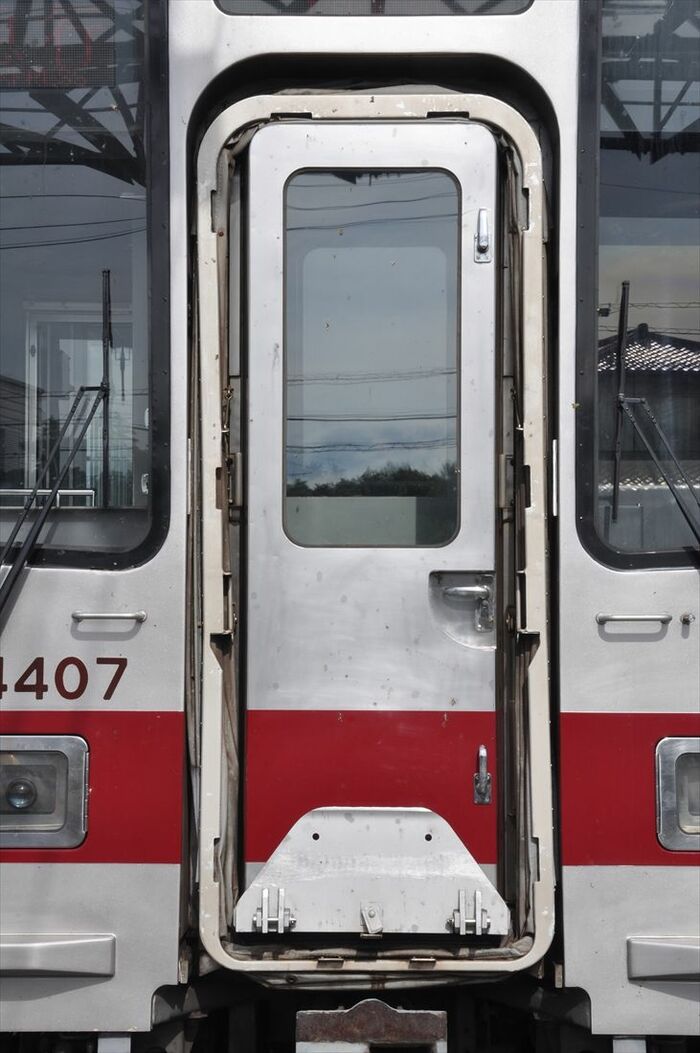

  • 貫通扉の周りには連結用の幌が収納されている 貫通扉の周りには連結用の幌が収納されている
    (記者撮影)

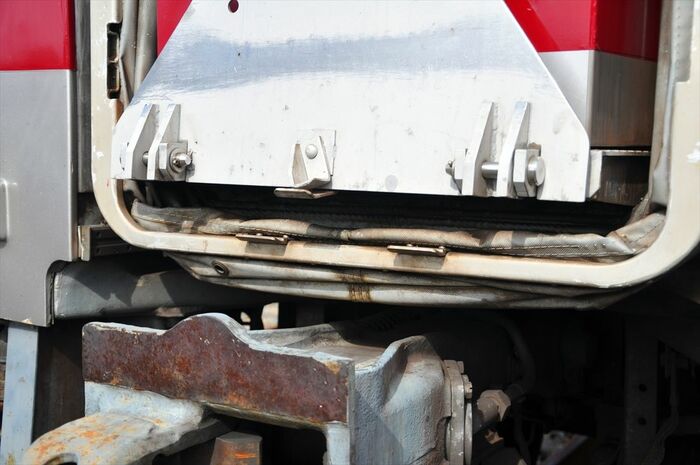

  • 貫通扉の周りに収納された幌が見える 貫通扉の周りに収納された幌が見える
    (記者撮影)

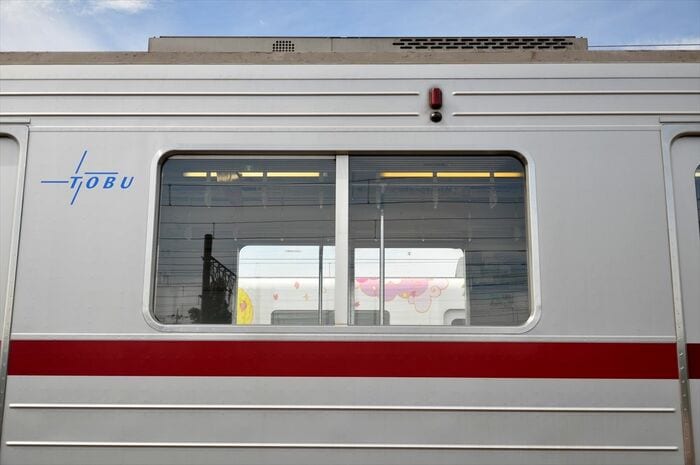

  • 側面の窓は2枚を一体化したデザイン 側面の窓は2枚を一体化したデザイン
    (記者撮影)

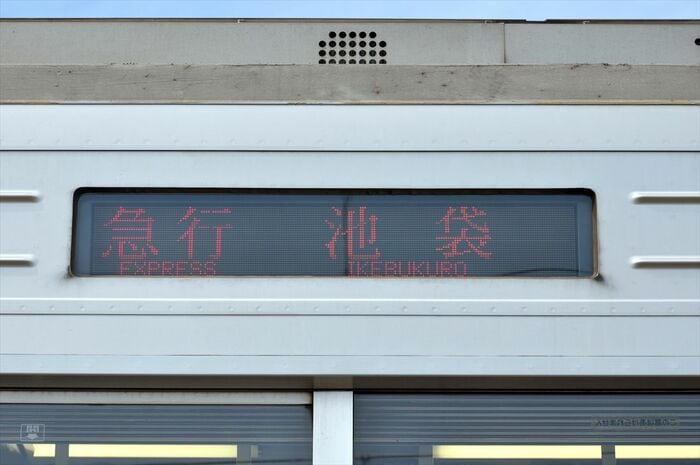

  • 横長の行先表示器は30000系の特徴だ 横長の行先表示器は30000系の特徴だ
    (記者撮影)

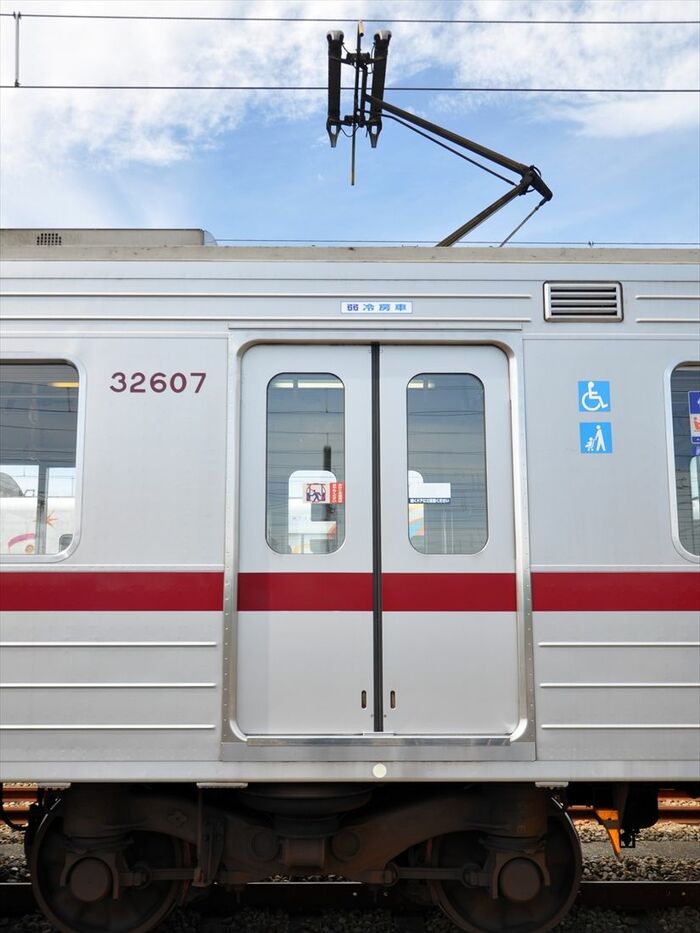

  • パンタグラフはシングルアーム型を搭載 パンタグラフはシングルアーム型を搭載
    (記者撮影)

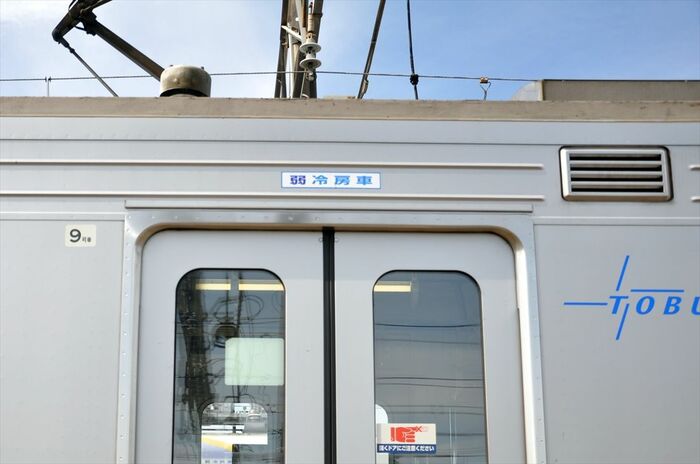

  • 弱冷房車の位置は東上線移籍で変わった 弱冷房車の位置は東上線移籍で変わった
    (記者撮影)

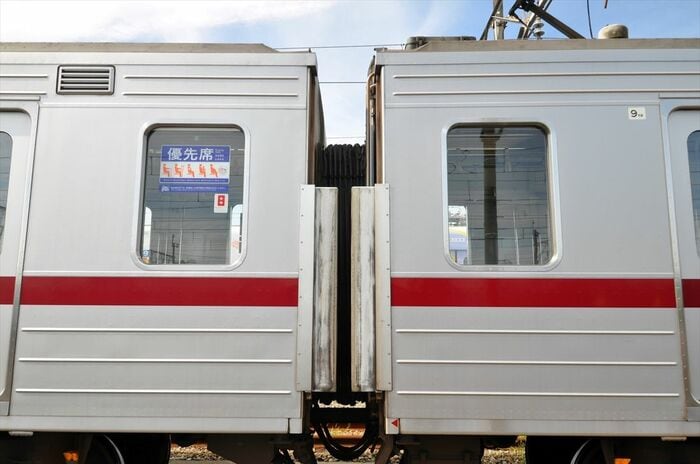

  • 中間車両の連結部分 中間車両の連結部分
    (記者撮影)

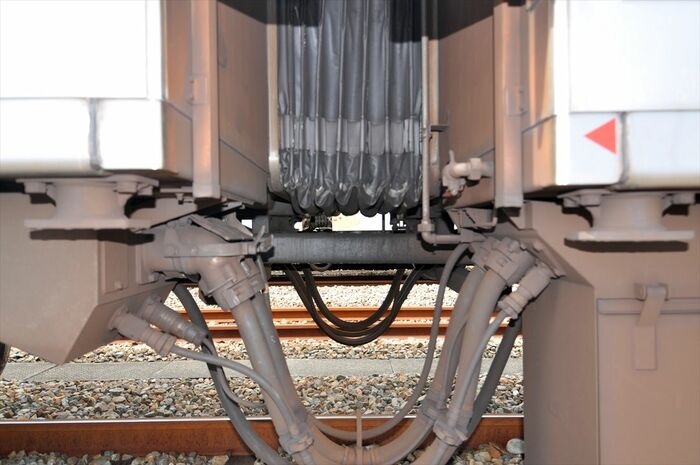

  • 中間車両同士は棒連結器でつながっている 中間車両同士は棒連結器でつながっている
    (記者撮影)

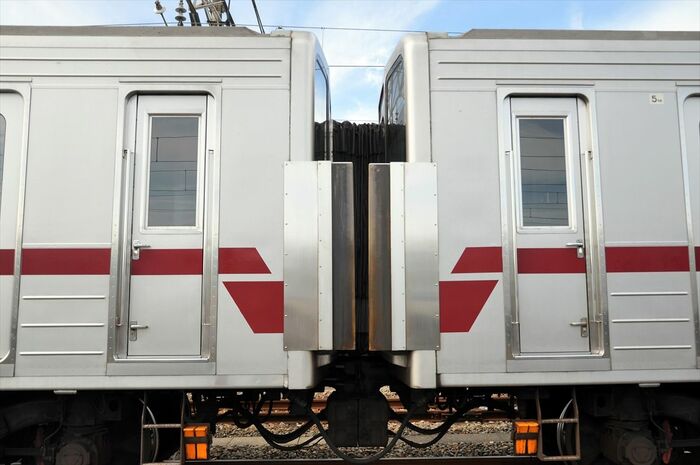

  • 元先頭車同士の連結部分 元先頭車同士の連結部分
    (記者撮影)

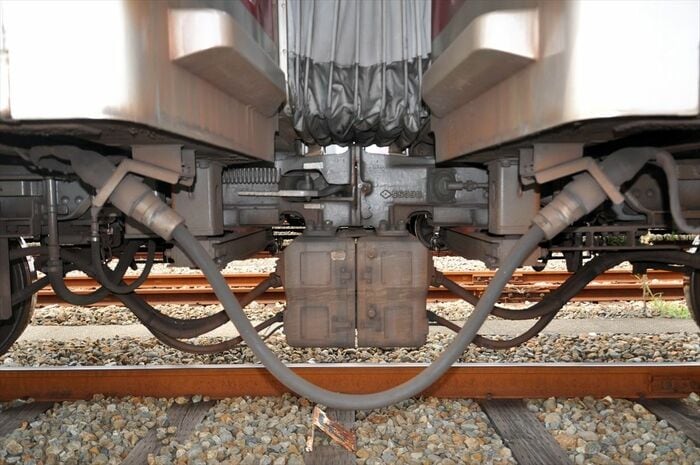

  • 元先頭車同士の連結は密着連結器。 元先頭車同士の連結は密着連結器。
    下部の箱状の装置は電気連結器だ(記者撮影)

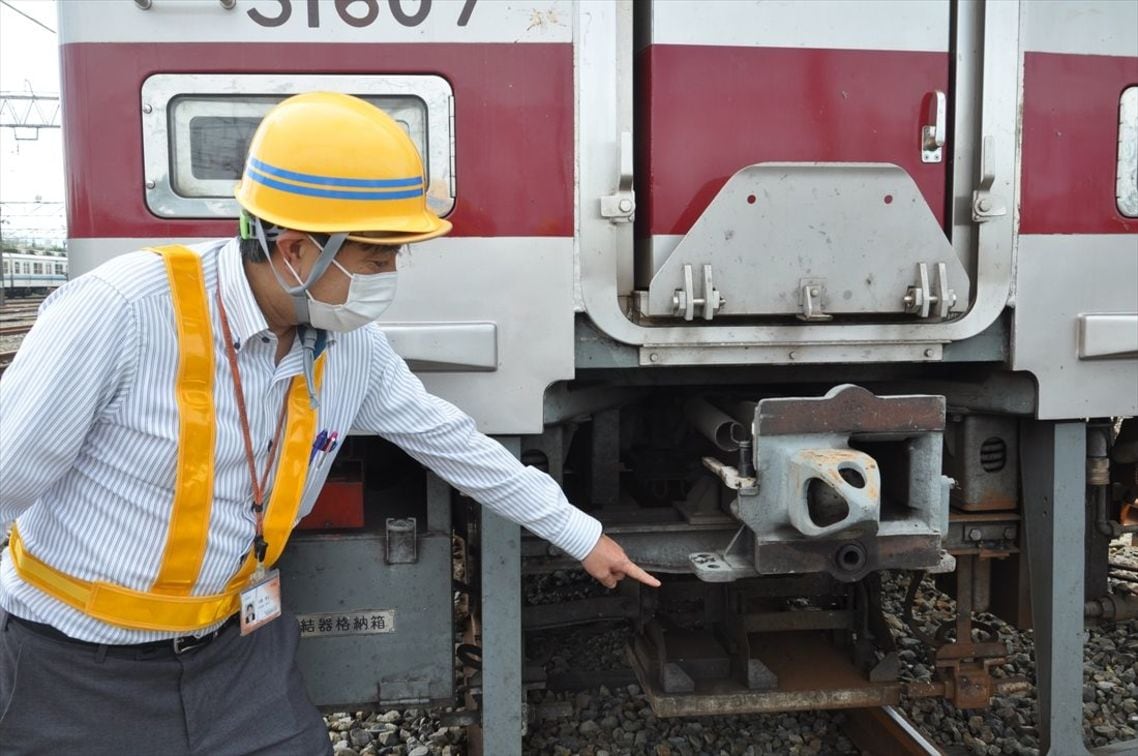

  • かつて電気連結器があった部分を指さす川鍋さん。 かつて電気連結器があった部分を指さす川鍋さん。
    東上線移籍後に先頭車からは撤去した(記者撮影)

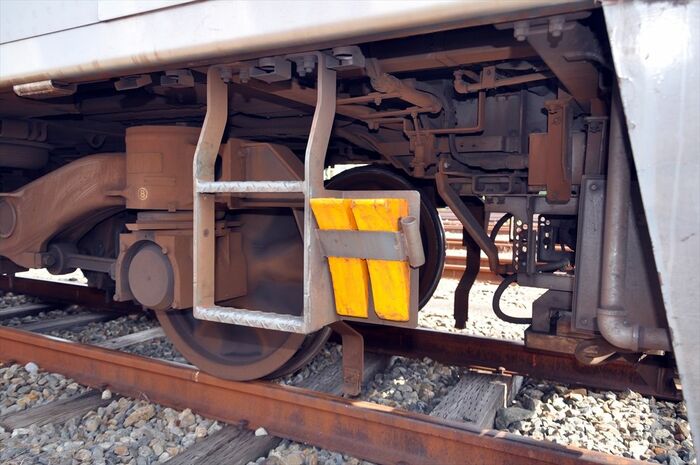

  • 先頭車の床下 先頭車の床下
    (記者撮影)

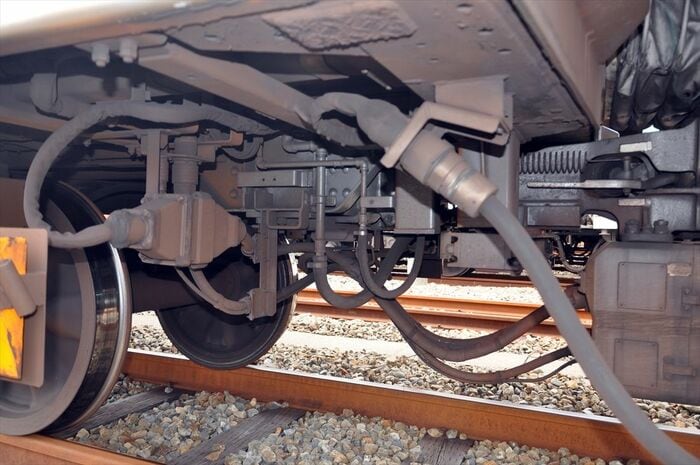

  • 各種機器を取り外した元先頭車の床下 各種機器を取り外した元先頭車の床下
    (記者撮影)

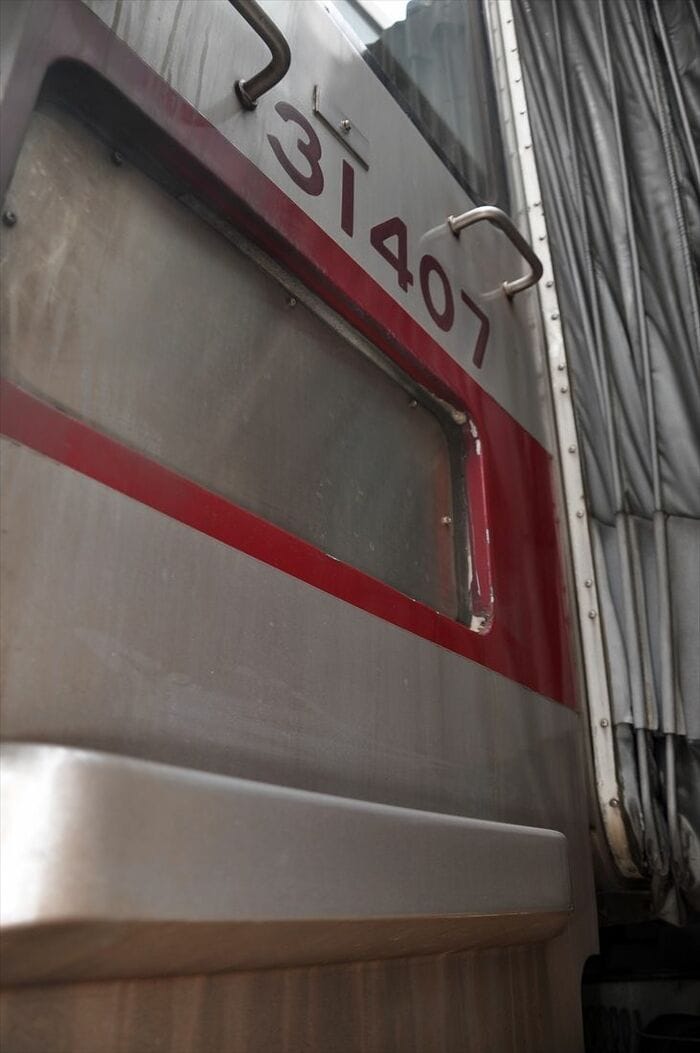

  • 元先頭車はライトやワイパーも撤去している 元先頭車はライトやワイパーも撤去している
    (記者撮影)

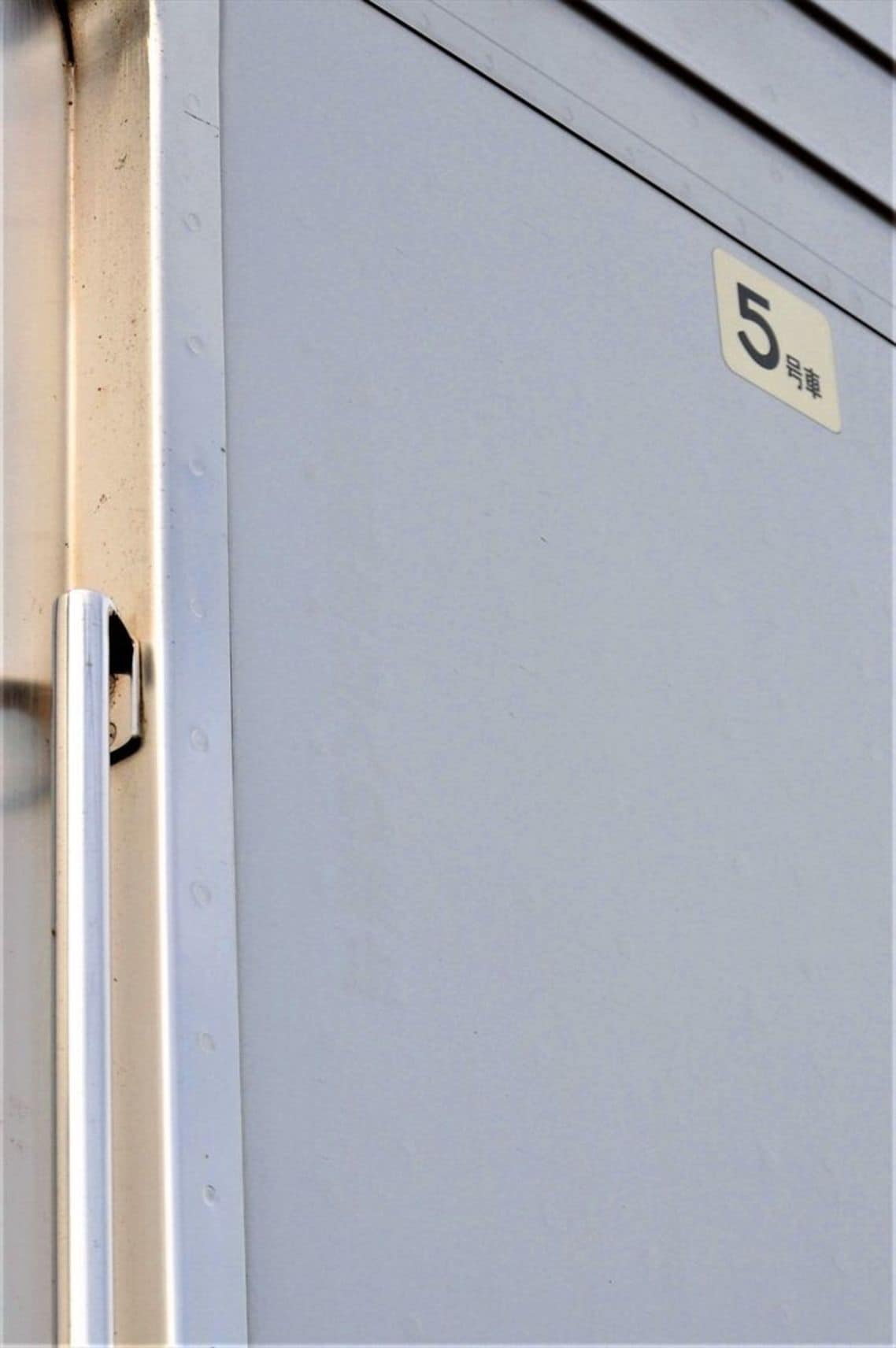

  • 元先頭車に残る乗務員室扉の横にはかすかに 元先頭車に残る乗務員室扉の横にはかすかに
    「乗務員室立入り禁止」の文字の跡が(記者撮影)

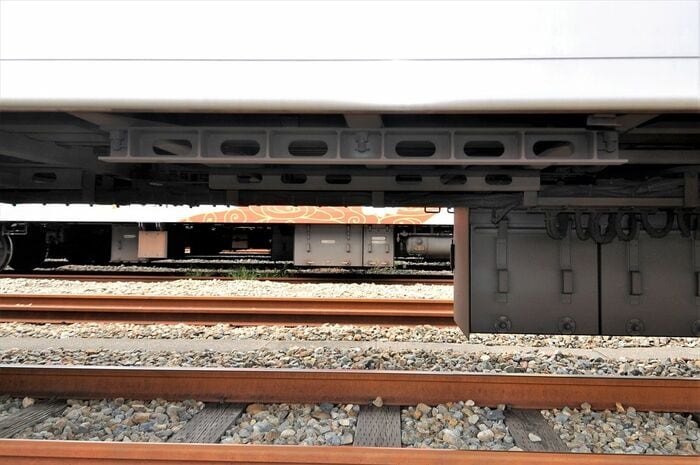

  • 元先頭車の床下にある 元先頭車の床下にある
    かつてATS機器類を設置していた部分(記者撮影)

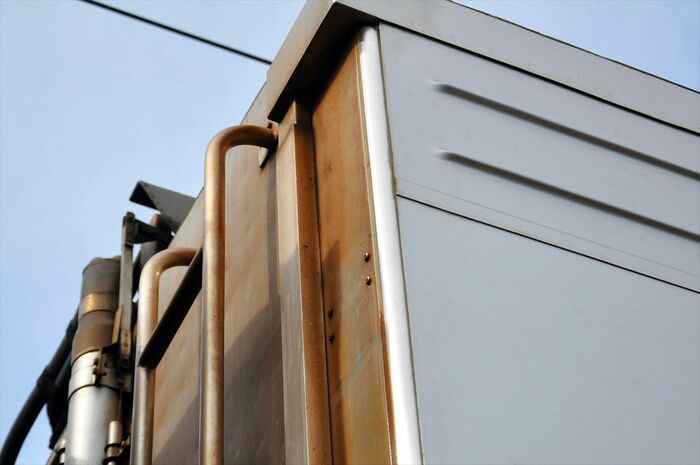

  • 地下鉄乗り入れ用のアンテナがあった部分。 地下鉄乗り入れ用のアンテナがあった部分。
    4つのビスが取り付け場所の跡だ(記者撮影)

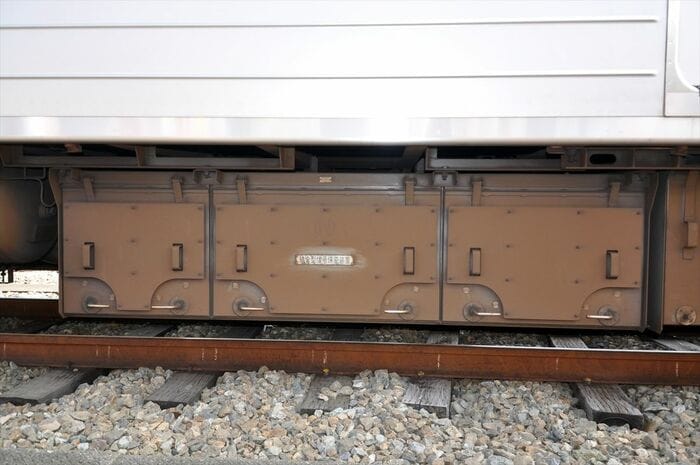

  • 東上線移籍に伴って搭載した「統合型信号保安装置」 東上線移籍に伴って搭載した「統合型信号保安装置」
    (記者撮影)

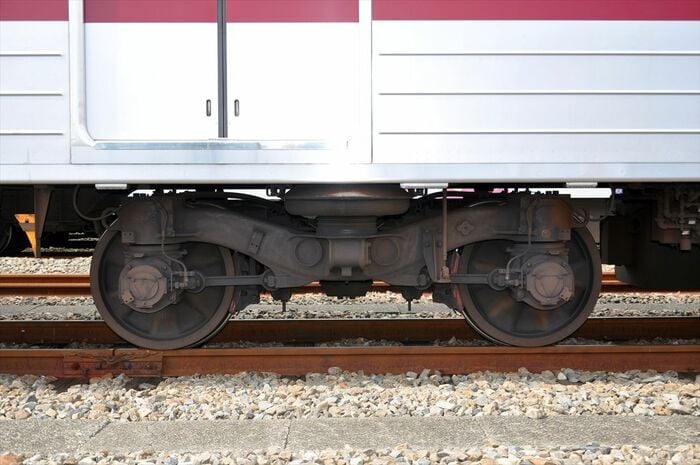

  • 先頭車両の台車 先頭車両の台車
    (記者撮影)

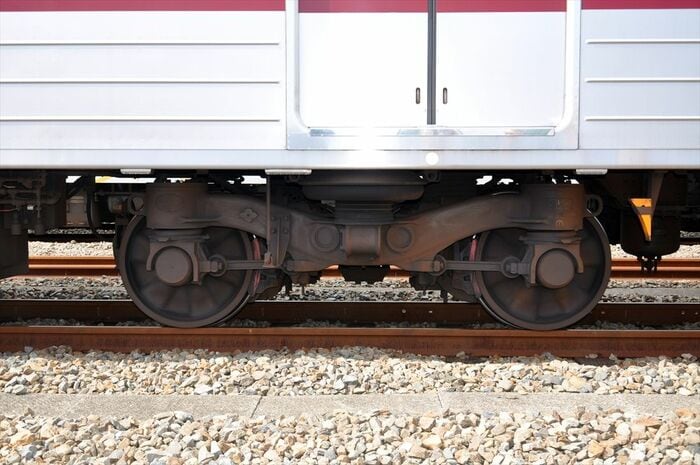

  • 中間車両(電動車)の台車 中間車両(電動車)の台車
    (記者撮影)

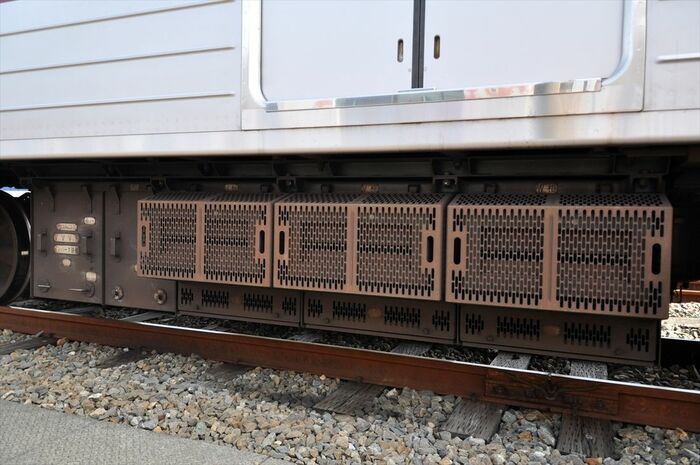

  • 電動車床下のVVVFインバーター制御装置 電動車床下のVVVFインバーター制御装置
    (記者撮影)

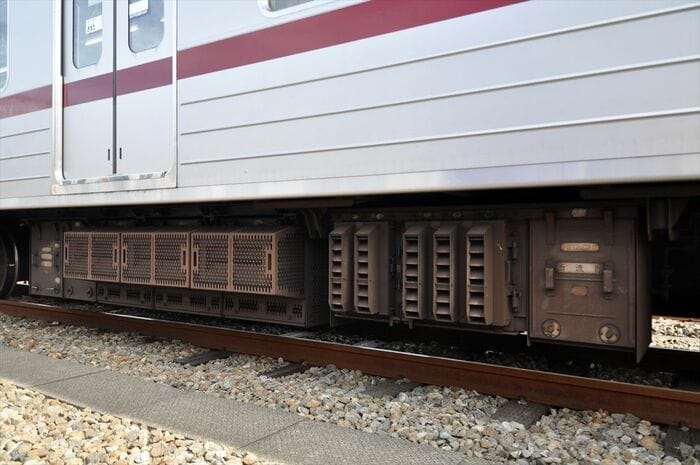

  • こちらは「断流器」(右)があるタイプの こちらは「断流器」(右)があるタイプの
    VVVFインバーター制御装置(記者撮影)

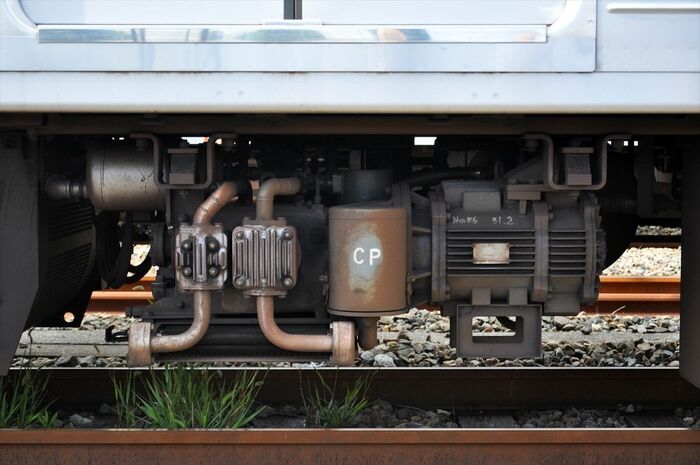

  • コンプレッサーは編成によって違うタイプがある。 コンプレッサーは編成によって違うタイプがある。
    これは「レシプロ式」(記者撮影)

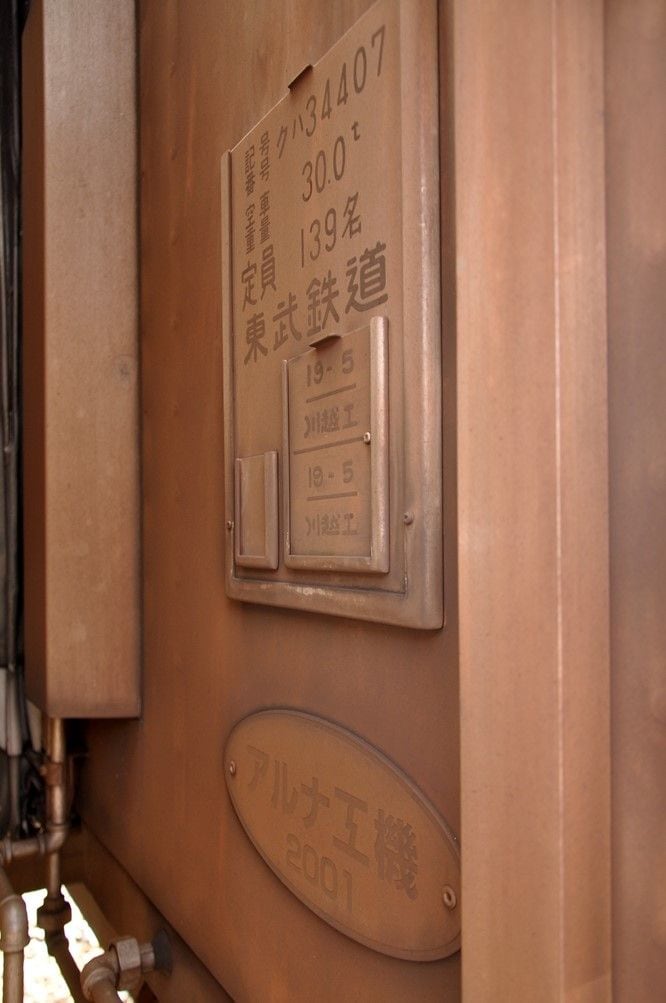

  • 車端部の銘板 車端部の銘板
    (記者撮影)

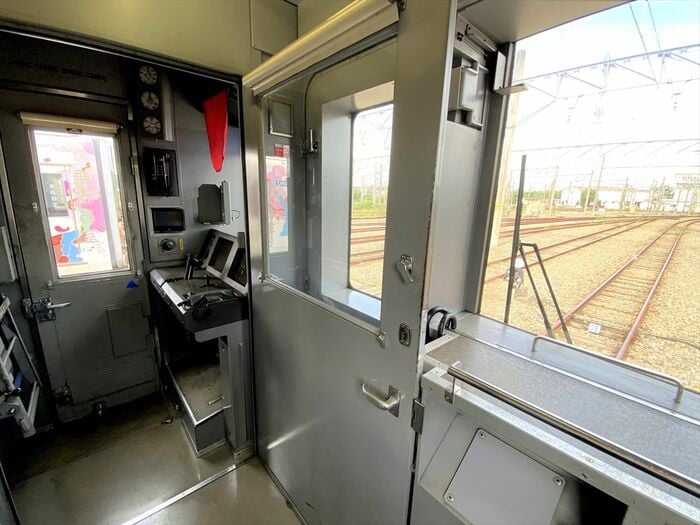

  • 乗務員室の内部 乗務員室の内部
    (記者撮影)

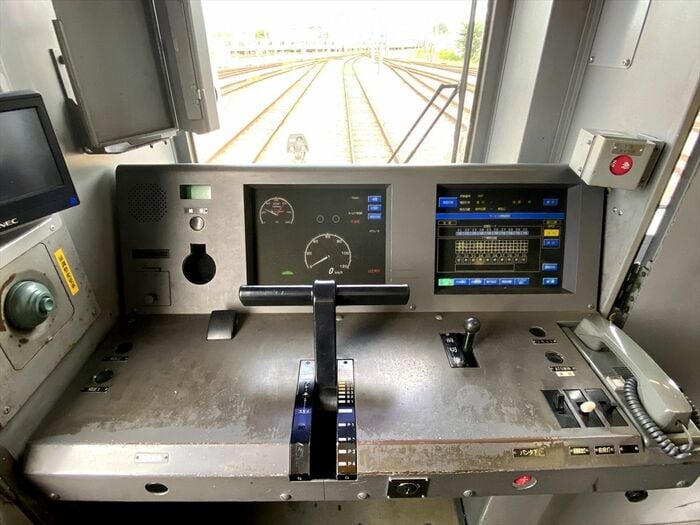

  • ワンハンドルマスコンの運転台。東上線移籍時に ワンハンドルマスコンの運転台。東上線移籍時に
    メーター類をデジタル化した(記者撮影)
  • 乗務員室内に設置している緊急用のはしご。 乗務員室内に設置している緊急用のはしご。
    地下鉄乗り入れに備えた装備だ(記者撮影)

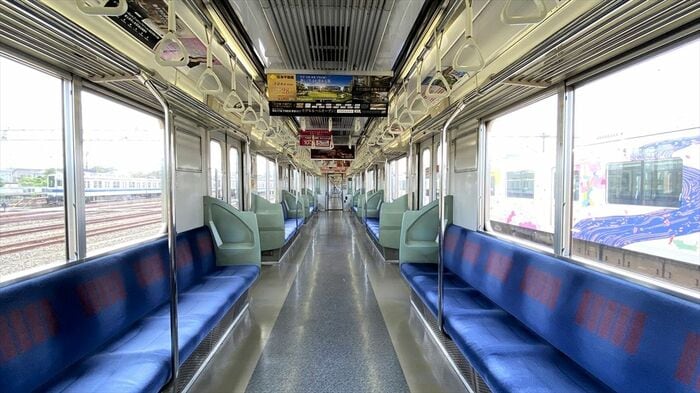

  • 青いシートが目立つ車内。 青いシートが目立つ車内。
    ドア間は7人がけだ(記者撮影)

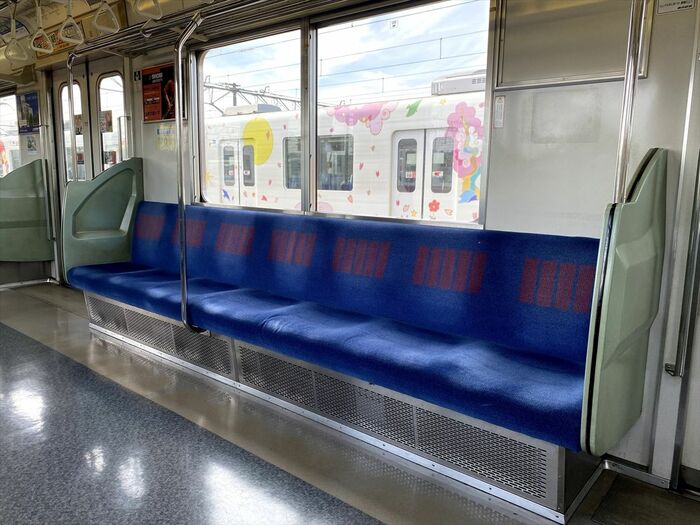

  • シートの下には「蹴込み」(銀色の部分)がある。 シートの下には「蹴込み」(銀色の部分)がある。
    30000系以降の新造車にはない(記者撮影)

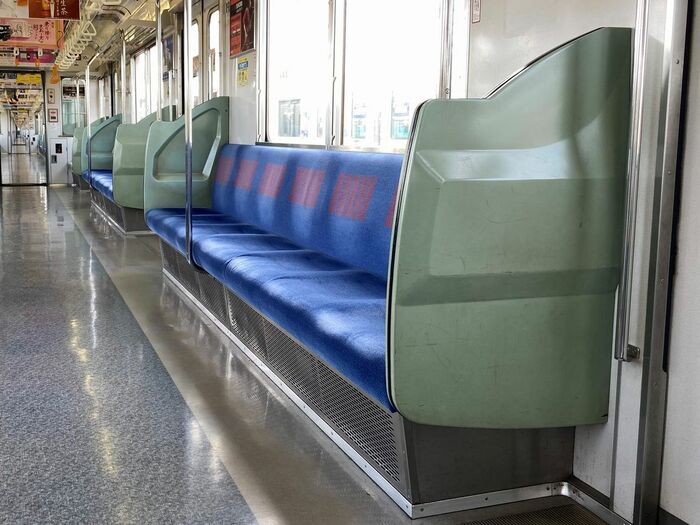

  • 大型の袖仕切りは後期製造の車両から採用した。 大型の袖仕切りは後期製造の車両から採用した。
    小型の車両や色が違う車両もある(記者撮影)

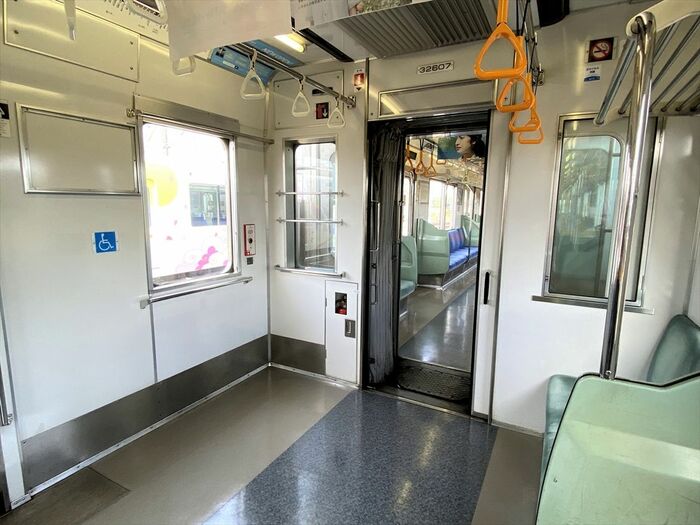

  • 車内の車いすスペース 車内の車いすスペース
    (記者撮影)

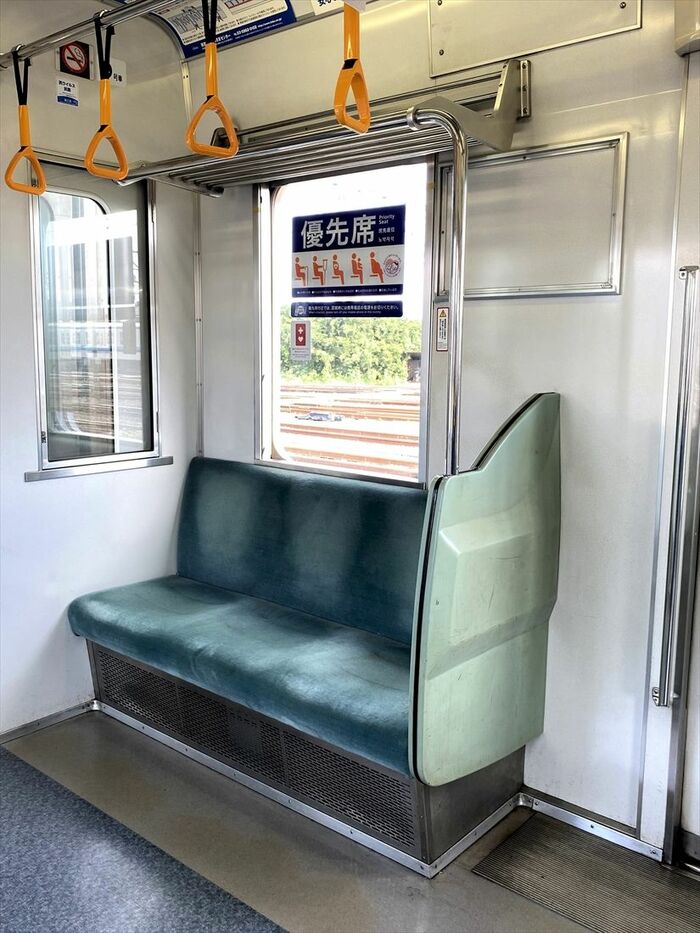

  • 車端部のシートは3人がけ 車端部のシートは3人がけ
    (記者撮影)

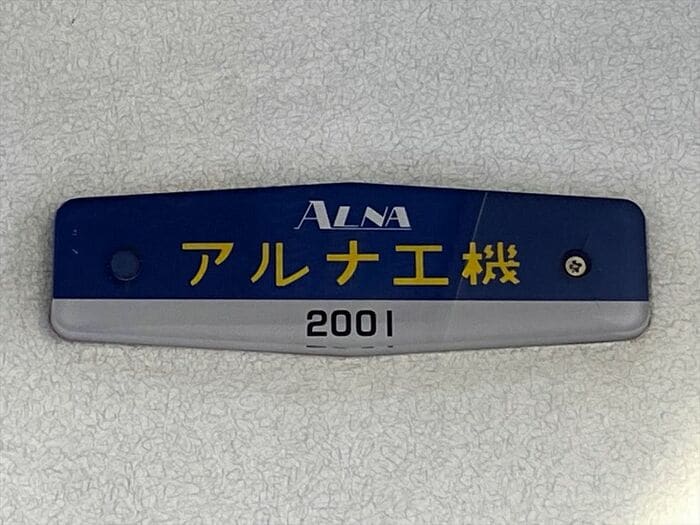

  • 今は存在しない「アルナ工機」の銘板 今は存在しない「アルナ工機」の銘板
    (記者撮影)

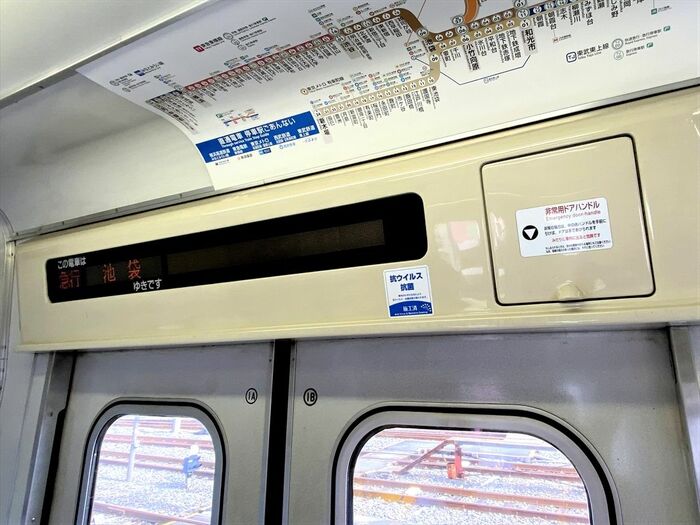

  • ドア上のLED式情報案内表示器。 ドア上のLED式情報案内表示器。
    1カ所おきに配置している(記者撮影)

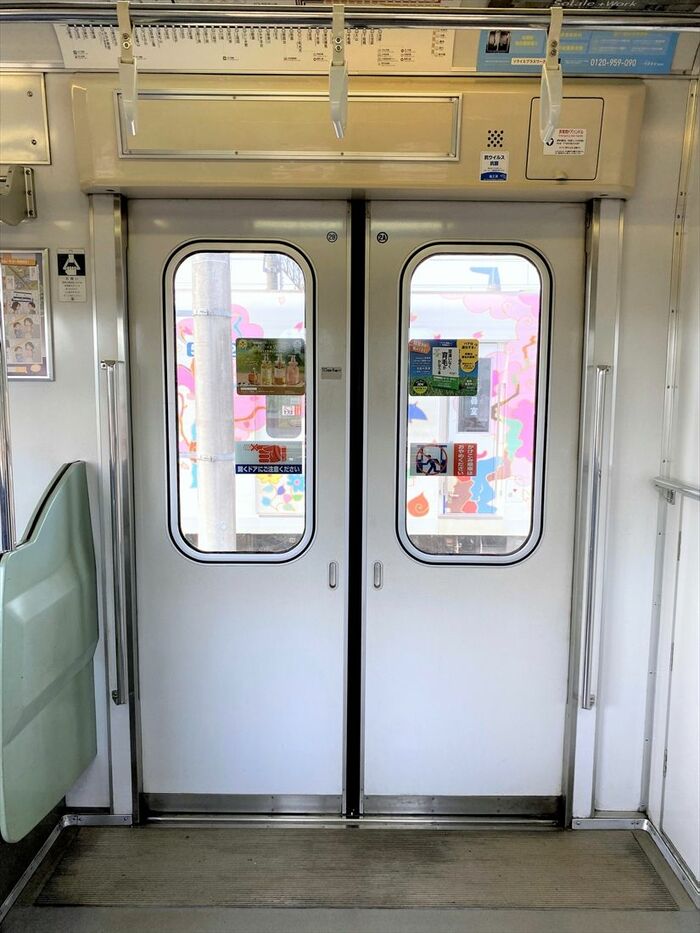

  • こちらは案内表示器のないドア こちらは案内表示器のないドア
    (記者撮影)

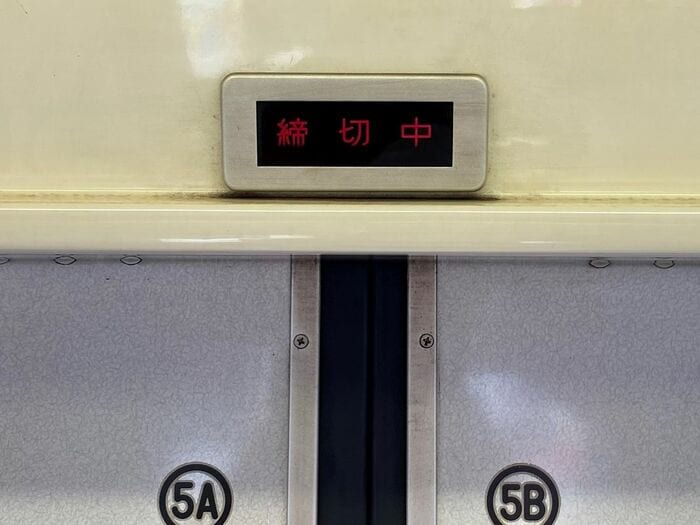

  • 中間のドアにある「締切中」のランプ 中間のドアにある「締切中」のランプ
    (記者撮影)

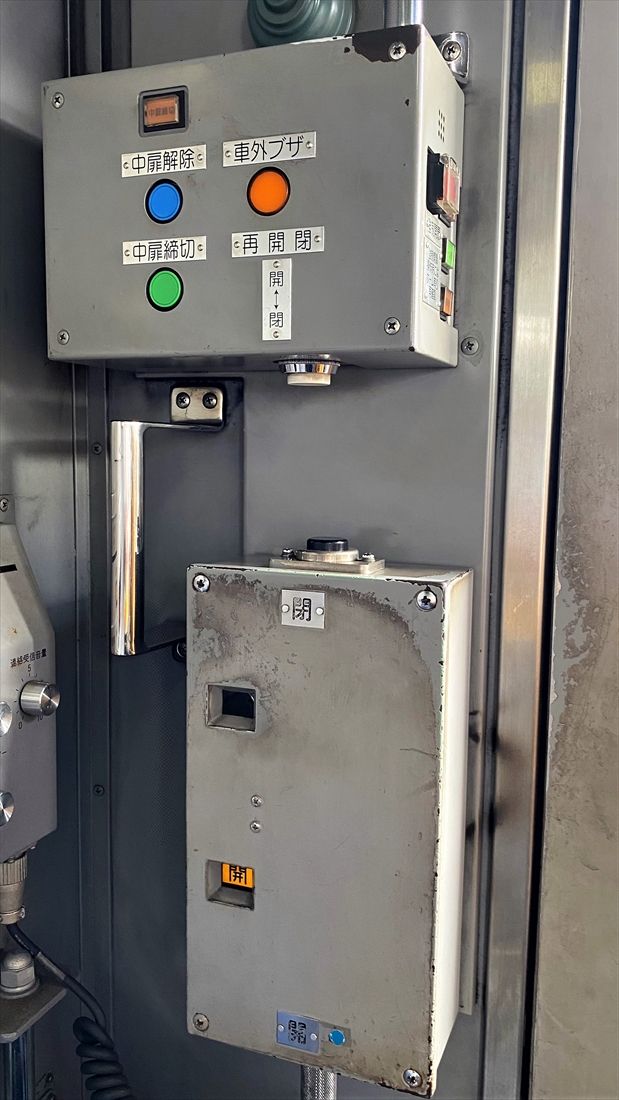

  • 中間のドア締切は乗務員室内のスイッチで 中間のドア締切は乗務員室内のスイッチで
    車掌が操作する(記者撮影)

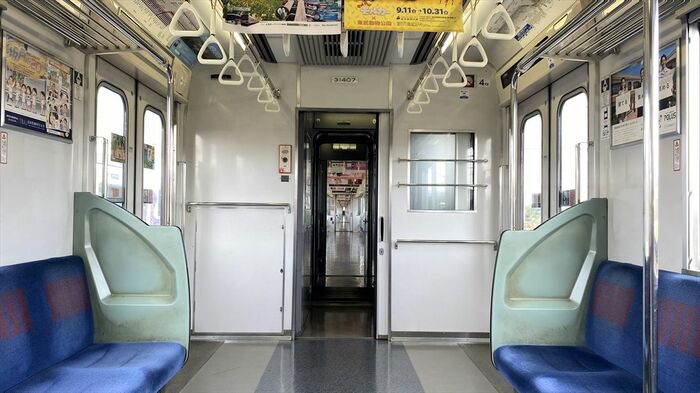

  • 元先頭車同士の連結部分 元先頭車同士の連結部分
    (記者撮影)

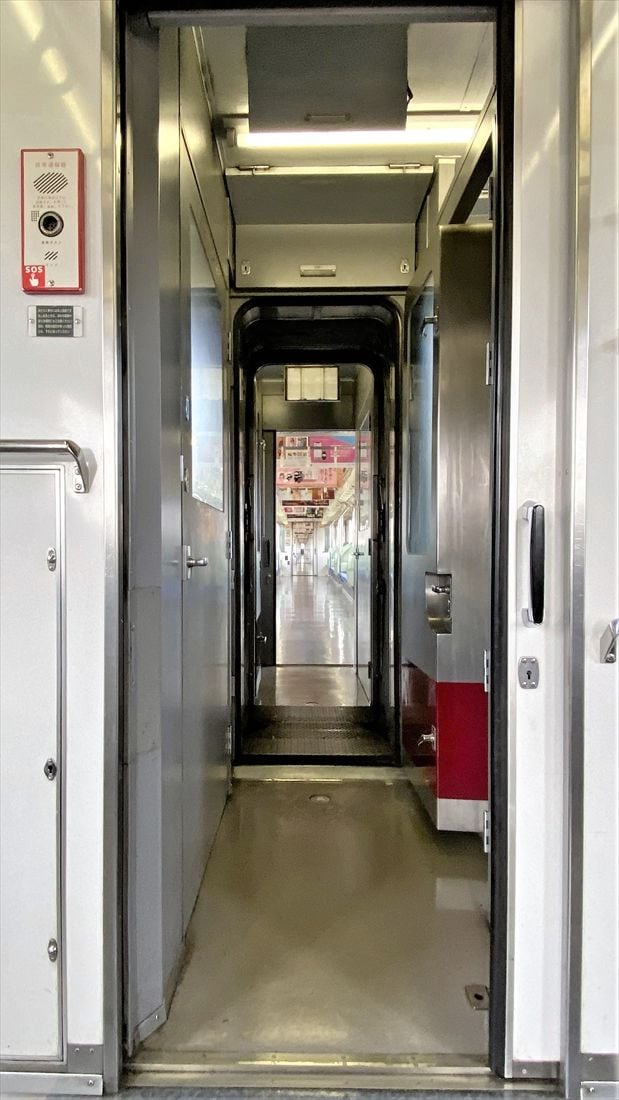

  • 元先頭車同士の連結部貫通路 元先頭車同士の連結部貫通路
    (記者撮影)

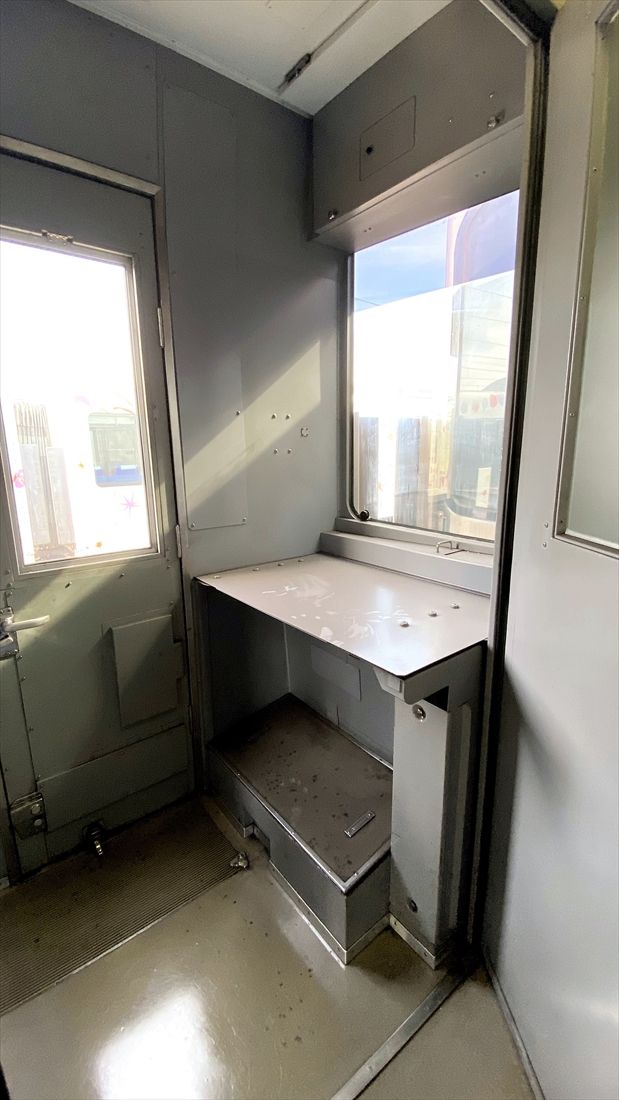

  • かつての乗務員室内。 かつての乗務員室内。
    運転台の機器類はすべて撤去している(記者撮影)

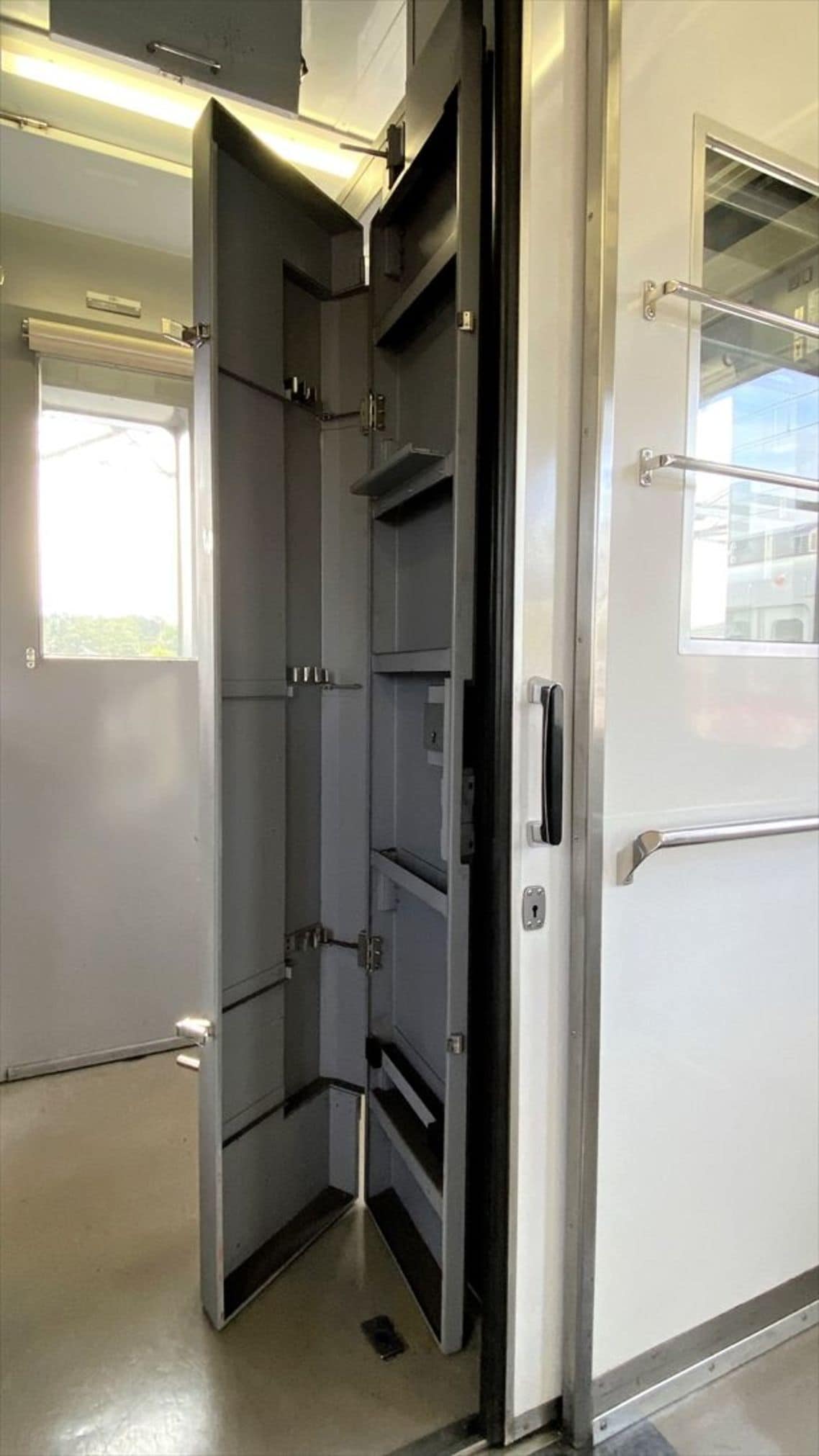

  • 貫通扉はこんなに分厚い 貫通扉はこんなに分厚い
    (記者撮影)

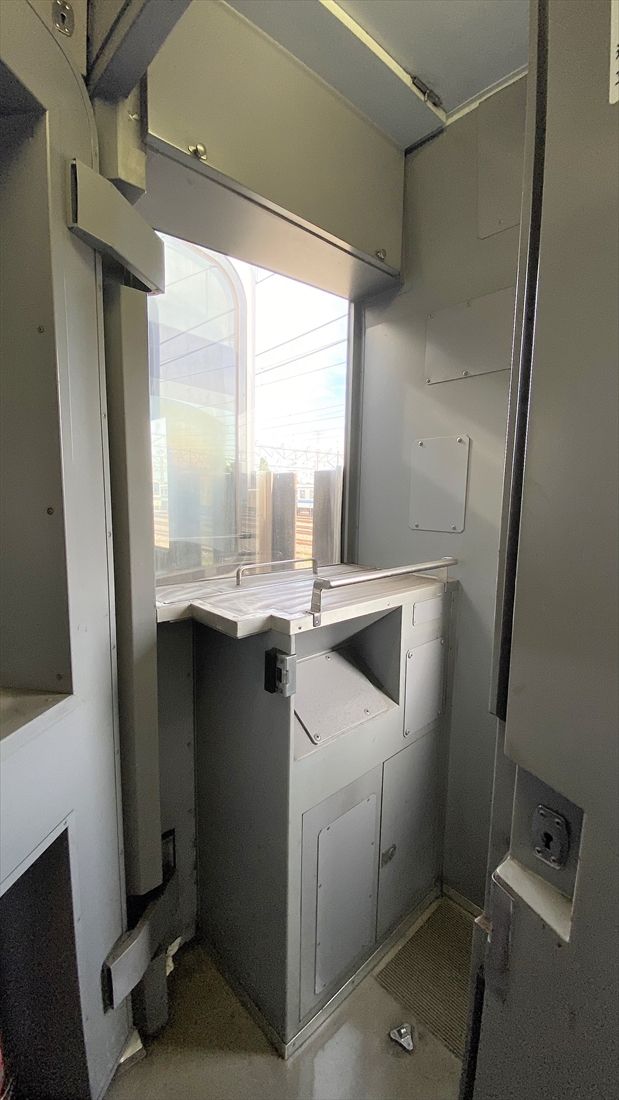

  • 運転台と反対側のスペース 運転台と反対側のスペース
    (記者撮影)

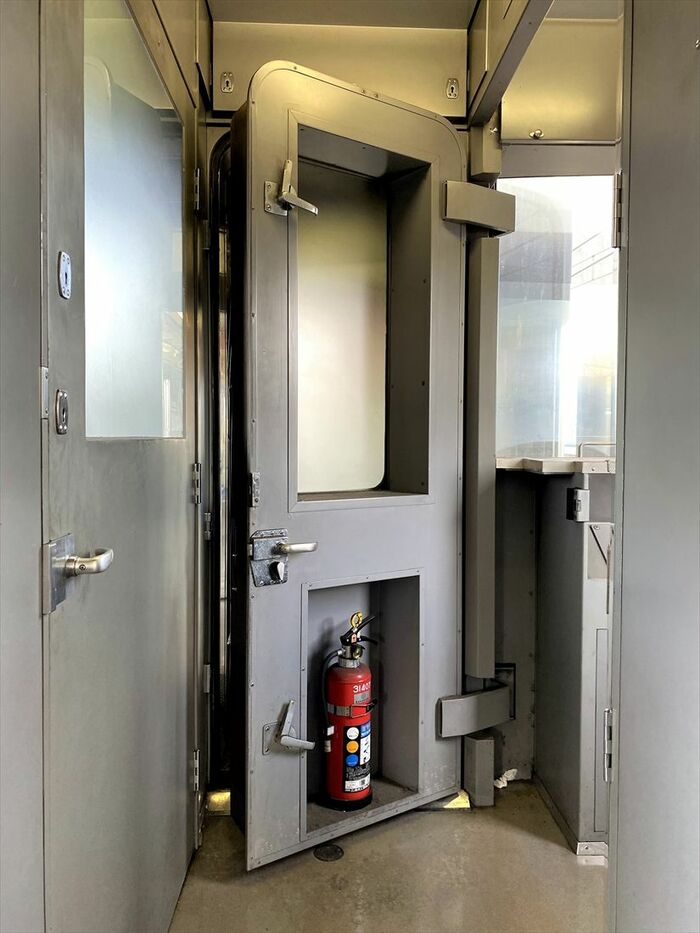

  • ドア内側には消火器がある ドア内側には消火器がある
    (記者撮影)

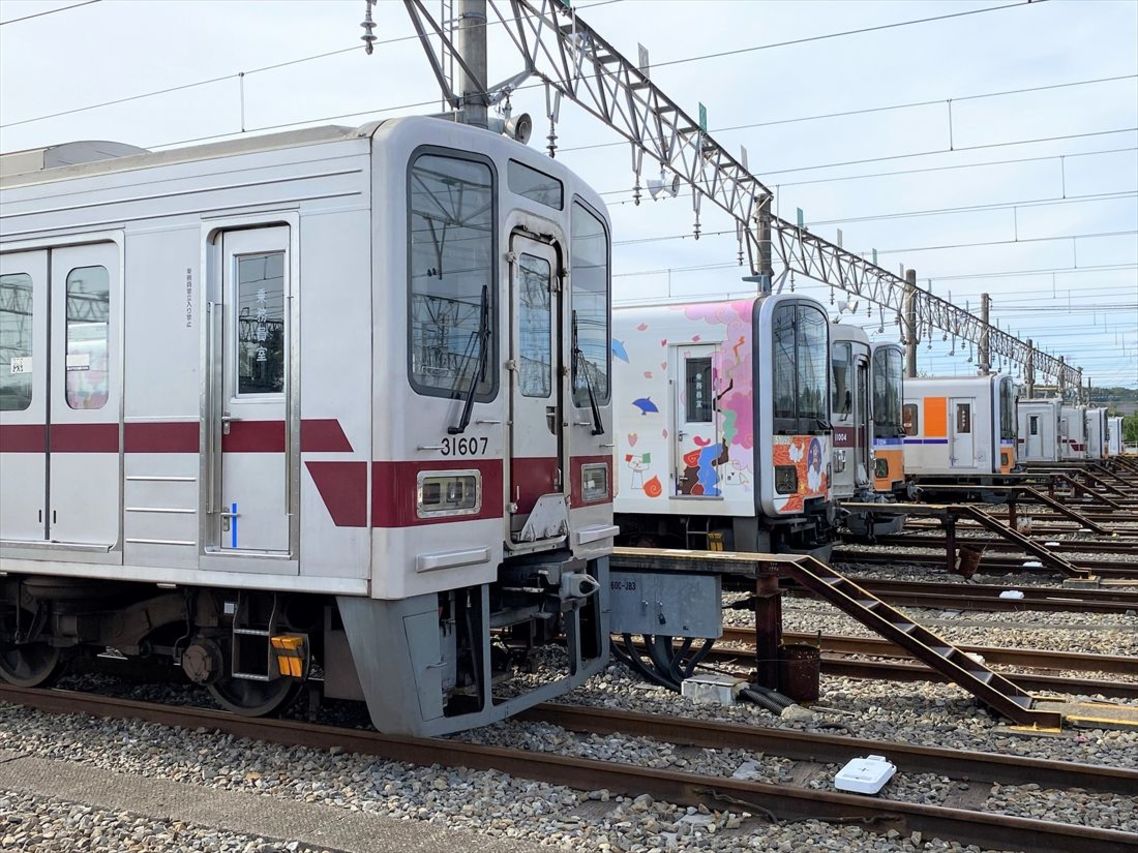

  • 東上線の仲間と顔を並べた30000系 東上線の仲間と顔を並べた30000系
    (記者撮影)
1/
  • 30000系の前面
  • 池袋寄りの先頭車(31607)の側面。
  • 池袋側から2両目の中間車(32607)の側面。
  • 池袋側から見た30000系10両編成
  • 前面の窓は下辺が斜めになった独特のデザイン
  • 前照灯はHID(高輝度放電ランプ)を採用
  • かつては種別表示の横に「急行灯」があった
  • 前面中央の貫通扉
  • 小川町側の先頭車(34407)
  • 貫通扉の周りには連結用の幌が収納されている
  • 貫通扉の周りに収納された幌が見える
  • 側面の窓は2枚を一体化したデザイン
  • 横長の行先表示器は30000系の特徴だ
  • パンタグラフはシングルアーム型を搭載
  • 弱冷房車の位置は東上線移籍で変わった
  • 中間車両の連結部分
  • 中間車両同士は棒連結器でつながっている
  • 元先頭車同士の連結部分
  • 元先頭車同士の連結は密着連結器。
  • かつて電気連結器があった部分を指さす川鍋さん。
  • 先頭車の床下
  • 各種機器を取り外した元先頭車の床下
  • 元先頭車はライトやワイパーも撤去している
  • 元先頭車に残る乗務員室扉の横にはかすかに
  • 元先頭車の床下にある
  • 地下鉄乗り入れ用のアンテナがあった部分。
  • 東上線移籍に伴って搭載した「統合型信号保安装置」
  • 先頭車両の台車
  • 中間車両(電動車)の台車
  • 電動車床下のVVVFインバーター制御装置
  • こちらは「断流器」(右)があるタイプの
  • コンプレッサーは編成によって違うタイプがある。
  • 車端部の銘板
  • 乗務員室の内部
  • ワンハンドルマスコンの運転台。東上線移籍時に
  • 乗務員室内に設置している緊急用のはしご。
  • 青いシートが目立つ車内。
  • シートの下には「蹴込み」(銀色の部分)がある。
  • 大型の袖仕切りは後期製造の車両から採用した。
  • 車内の車いすスペース
  • 車端部のシートは3人がけ
  • 今は存在しない「アルナ工機」の銘板
  • ドア上のLED式情報案内表示器。
  • こちらは案内表示器のないドア
  • 中間のドアにある「締切中」のランプ
  • 中間のドア締切は乗務員室内のスイッチで
  • 元先頭車同士の連結部分
  • 元先頭車同士の連結部貫通路
  • かつての乗務員室内。
  • 貫通扉はこんなに分厚い
  • 運転台と反対側のスペース
  • ドア内側には消火器がある
  • 東上線の仲間と顔を並べた30000系
