20400型への改造にあたって、編成は4両に短縮。車体のラインカラーもそれまでの茶色から、日光線・鬼怒川線を走る蒸気機関車「SL大樹」をイメージした濃紺に黄色を加えたデザインに変えた。冬の寒さなどの対策として、東武では初めてドアを個別に開閉できるボタンも取り付けている。車内もドア上に液晶の案内装置を取り付けるなど、新車同様にリニューアルした。
これらの点は全車に共通しているものの、実は20400型は改造元の車両によってさまざまな違いがある。とくに目立つのは、かつての「5扉車」を3扉に改造した車両だ。
4つの複雑なバリエーション
改造の元になった20000型は、導入時期によって3つのタイプがあった。全車が3扉の20000型と、車体の形は同じだが制御システムが異なる20070型、そして日比谷線の混雑対策として編成両端の2両ずつを5扉にした20050型だ。
20400型は、単に8両編成から4両を外したのではなく、これらの車両を複雑に組み替えて4両編成につくりかえた。このため、実は4つもバリエーションがある。両端の先頭車が元5扉車だった「21430型」、中間の1両だけ元5扉車の「21440型」、そしてもともと3扉の車両だけを組み合わせた「21410型」と「21420型」だ。後者の2タイプは見た目がほぼ同じだが、もとの車両が全部20070型か、20000型と20070型の組み合わせかの違いで形式を変えているというから、なかなかややこしい。
東武鉄道「20400型」
前へ
-

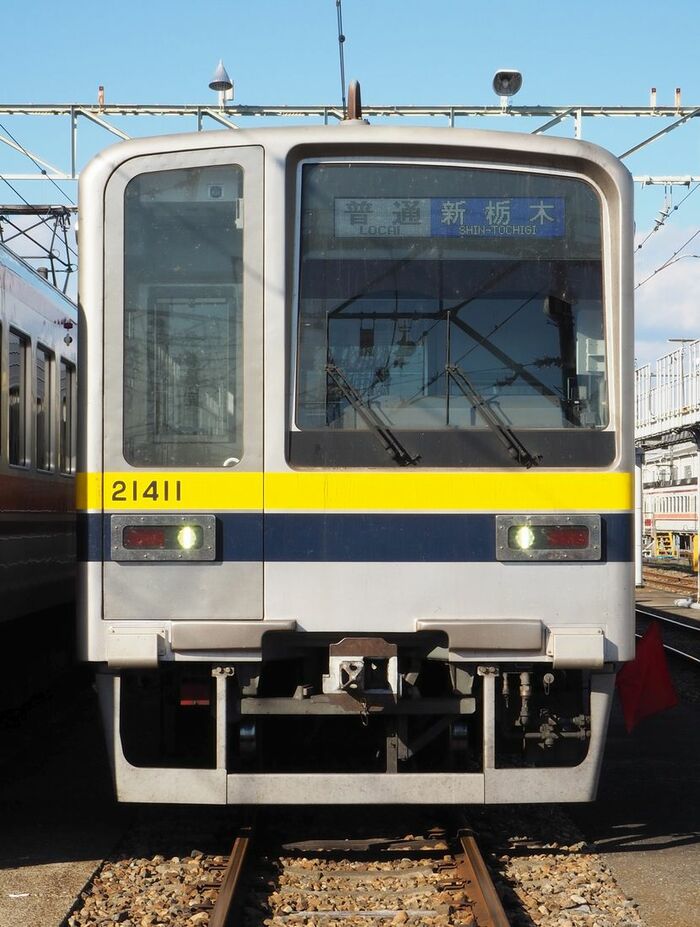

20400型の前面
（記者撮影）
-
20400型は日比谷線乗り入れ車だった
20000型を改造した車両だ（貴社撮影）
-

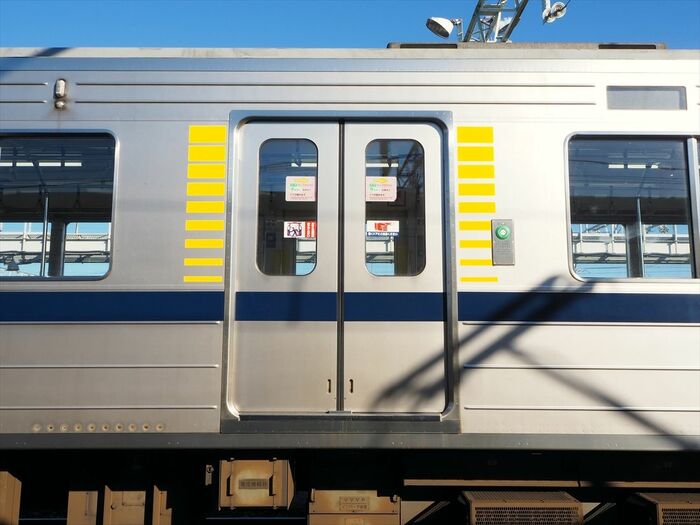

窓下には濃紺、ドアの横には黄色のラインが入る
（記者撮影）
-

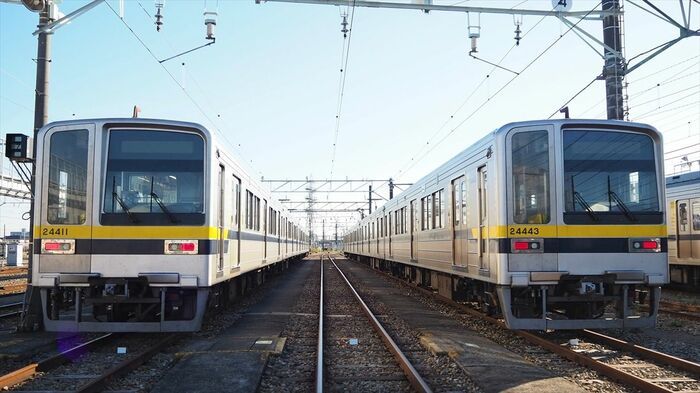

2編成並んだ20400型。左は「21410型」で
右は「21440型」だ（記者撮影）
-

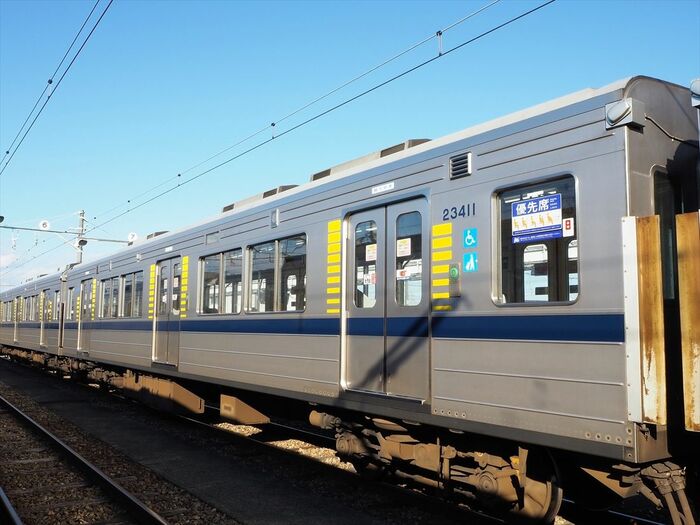

元から3扉だった車両の側面
（記者撮影）
-
5扉車を改造した車両の側面。ドアの跡がわかる
（記者撮影）
-

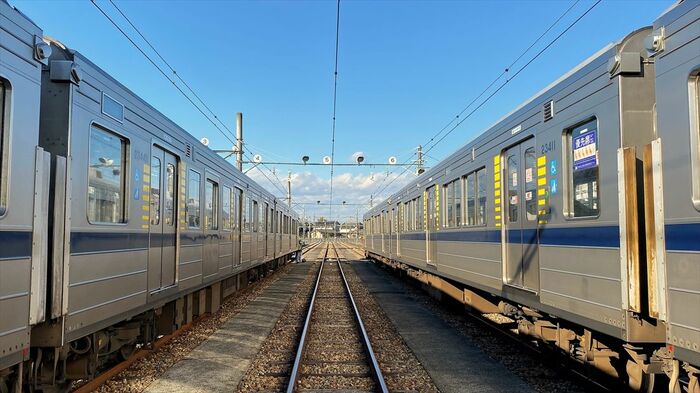

左が5扉車改造車、右がもともと3扉の車両
（記者撮影）
-

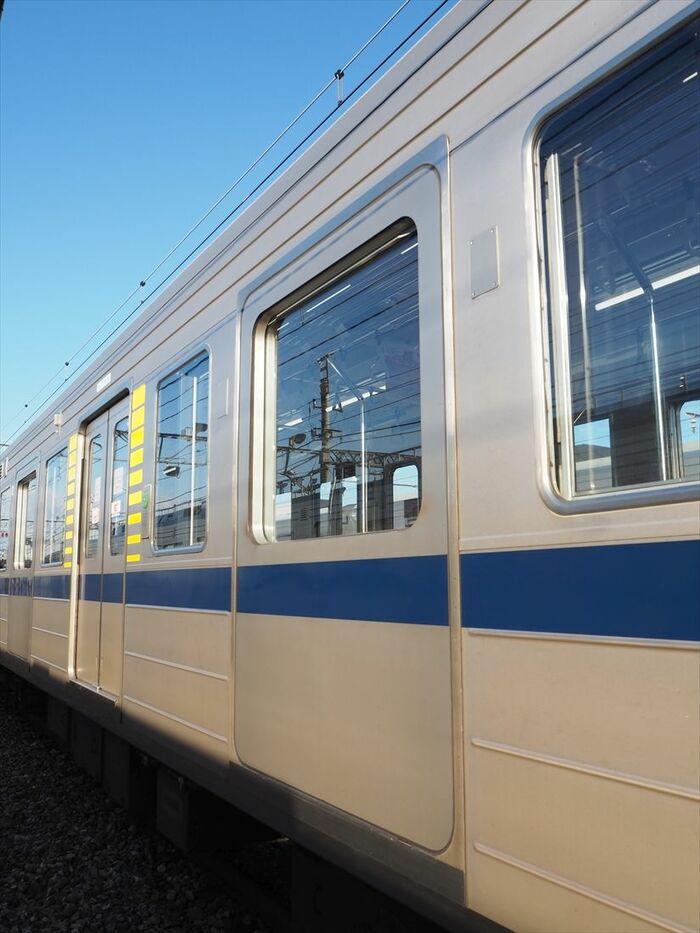

元5扉車はドアがあった部分を埋めて窓を設けている。
かつてのドアの枠が残っている（記者撮影）
-

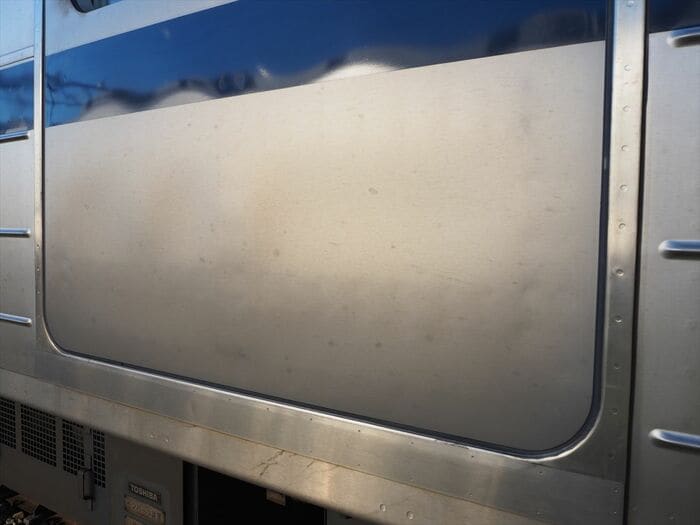

かつてドアだった部分は隙間なく埋められている
（記者撮影）
-

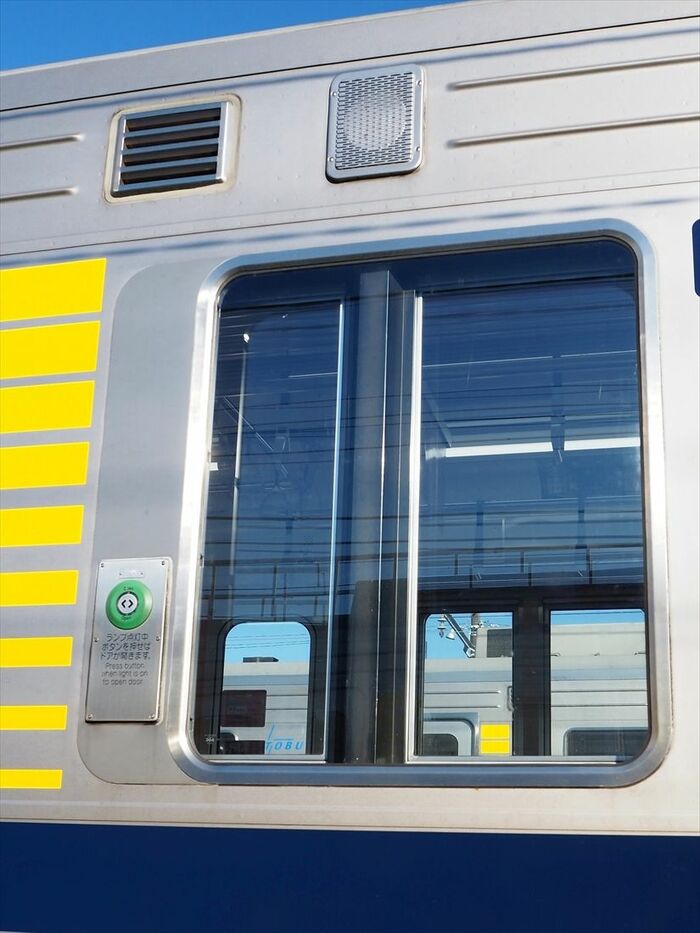

元5扉車はドア開閉ボタンの配線の関係で
窓も一部（写真左側）を埋めた（記者撮影）
-

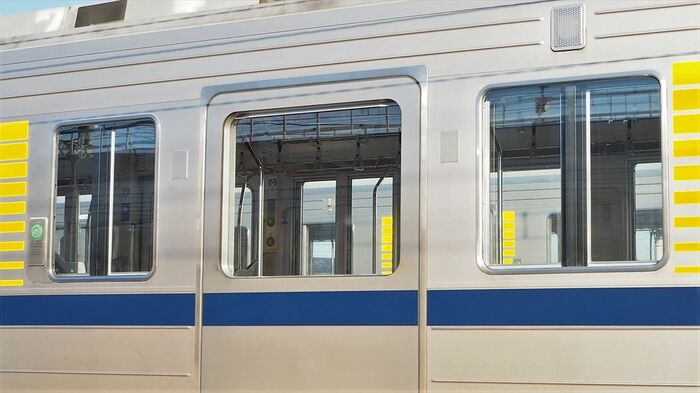

ドア開閉ボタン設置のために改造した窓（左）と
元からの窓（右）。大きさの違いがわかる（記者撮影）
-

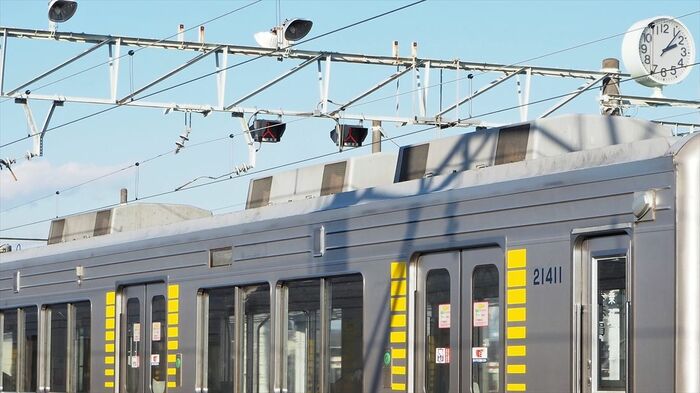

もともと3扉の車両にも違いがある。クーラーのカバーが
3つに分かれているのは20070型の改造車（記者撮影）
-

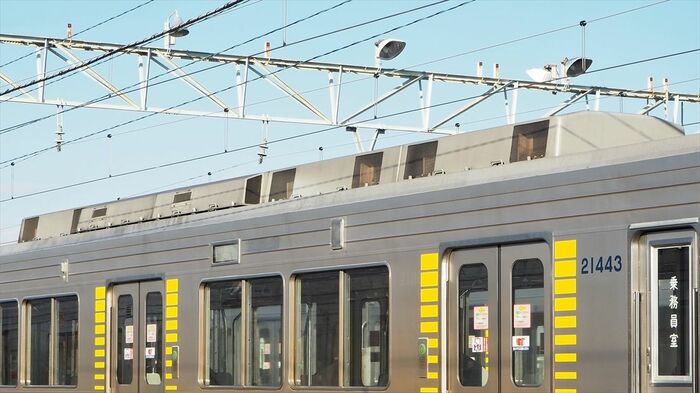

クーラーのカバーが一体になっているのは
20000型の改造車。中身は同じという（記者撮影）
-

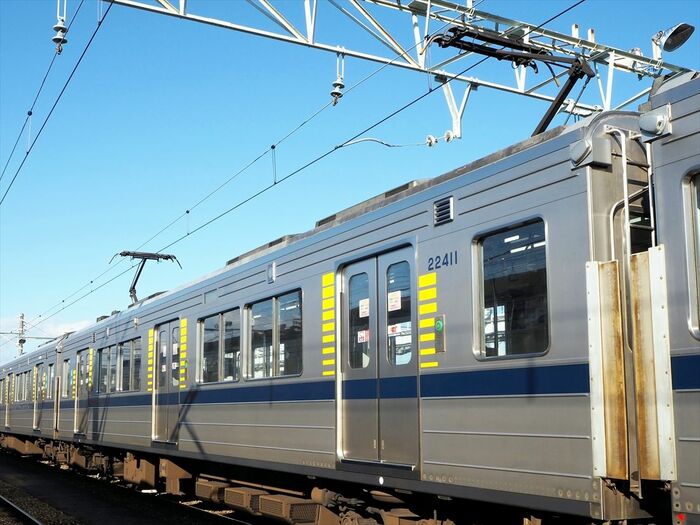

パンタグラフは中間車のうち1両に2基搭載
（記者撮影）
-

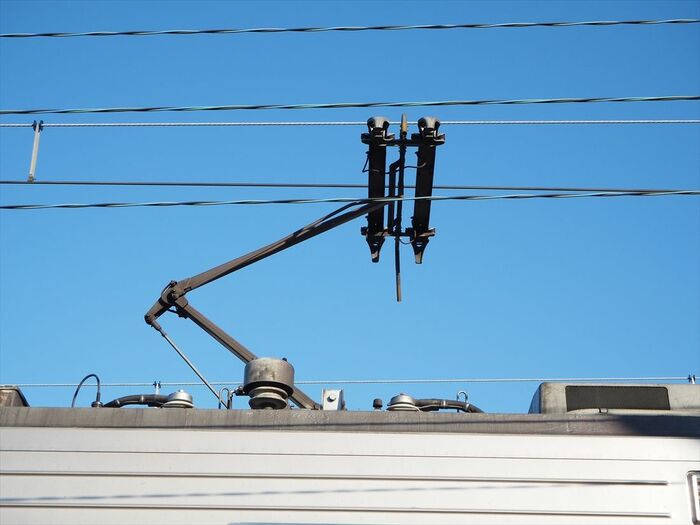

雪に強いシングルアームパンタグラフ
（記者撮影）
-

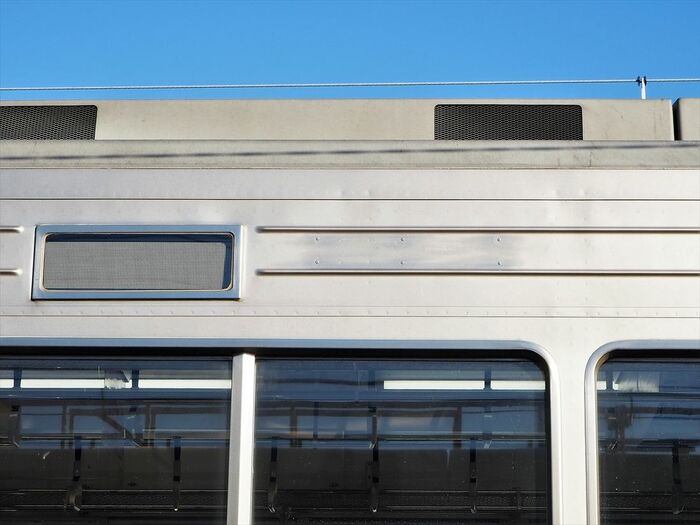

行先表示器の隣に残る「日比谷線直通」の
プレートがあった跡（記者撮影）
-

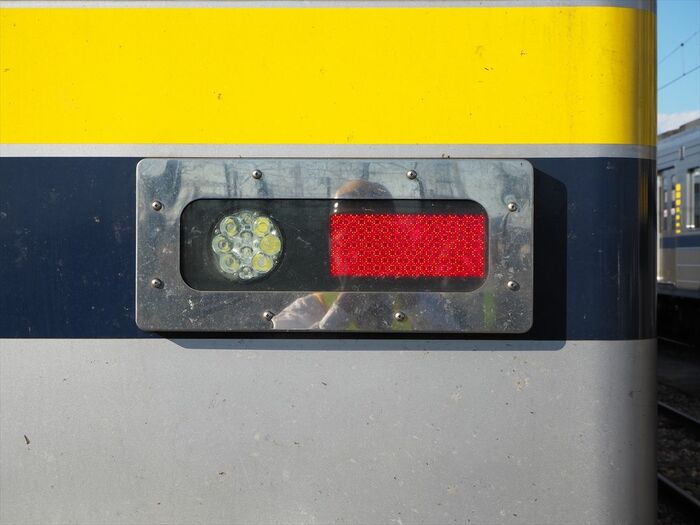

改造時にライトはLEDに変わった
（記者撮影）
-

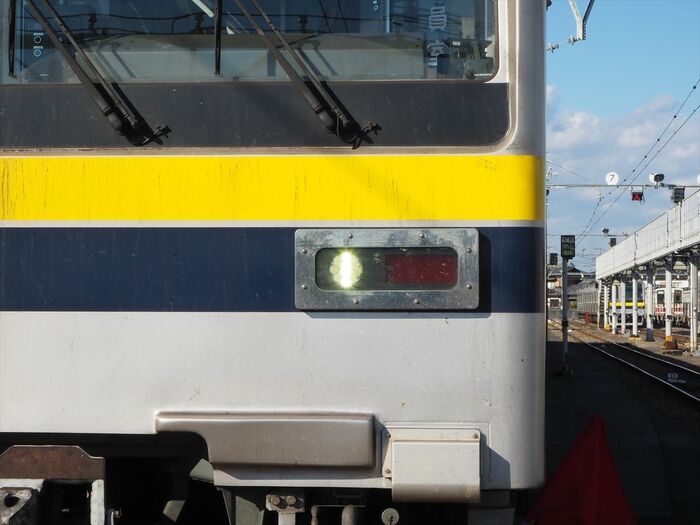

ロービーム状態のヘッドライト
（記者撮影）
-

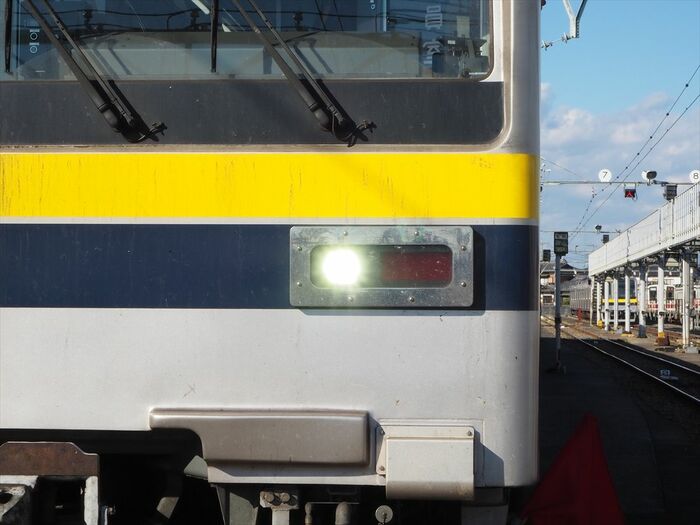

ハイビーム状態のヘッドライト
（記者撮影）
-

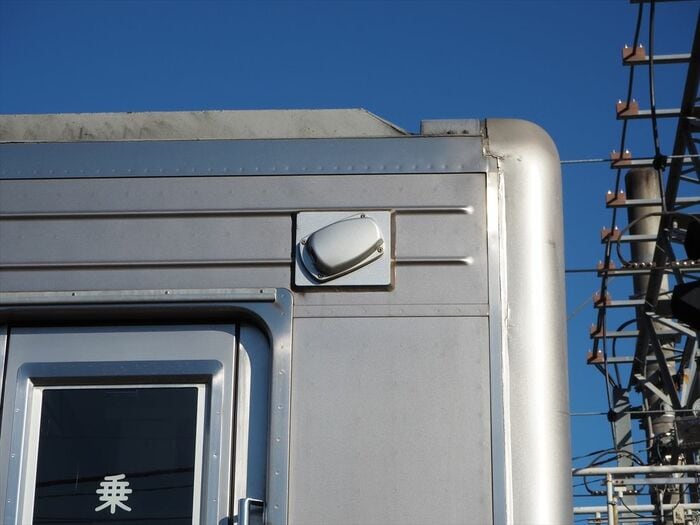

車体の上隅に設置している「出発監視カメラ」
（記者撮影）
-

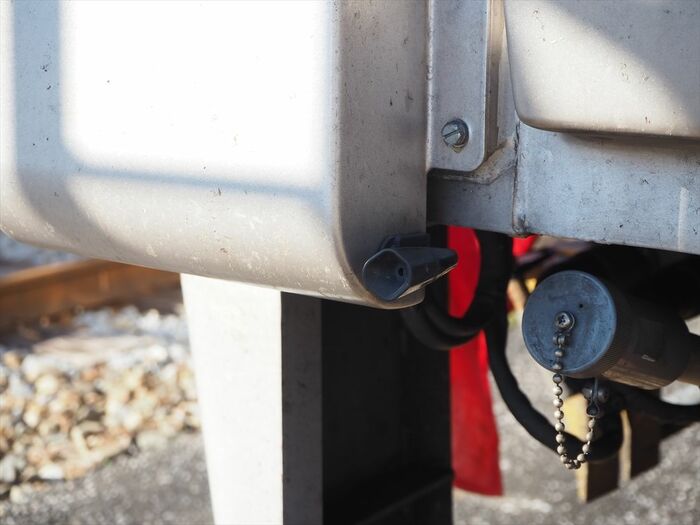

鹿との接触を防ぐための「鹿笛」（中央の黒い部品）も
設置している（記者撮影）
-

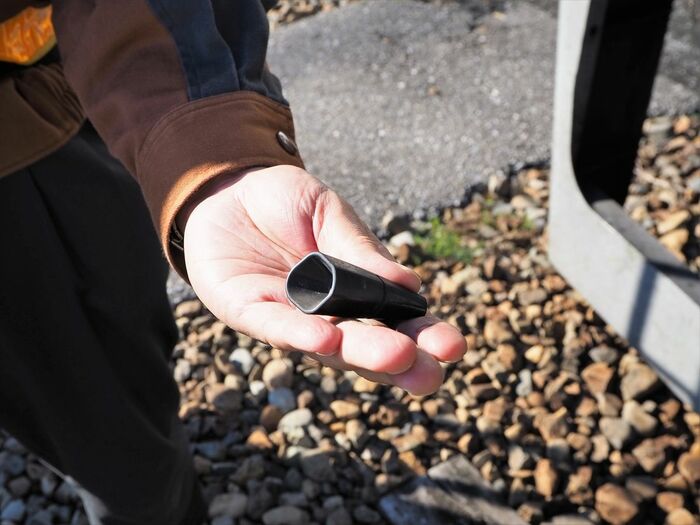

鹿笛は人間に聞こえない音を発して
鹿との接触を防ぐ（記者撮影）
-

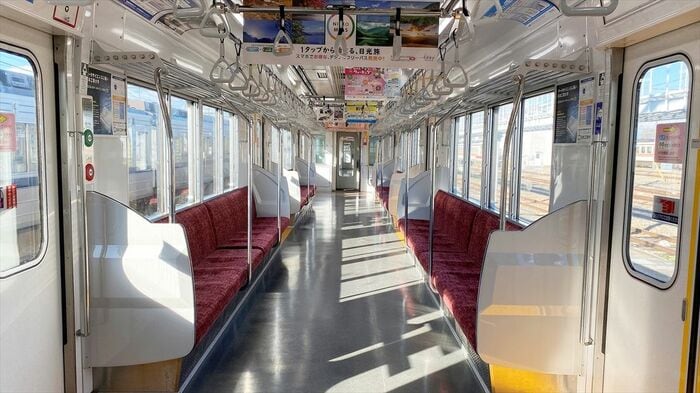

もともと3扉だった車両の室内
（記者撮影）
-

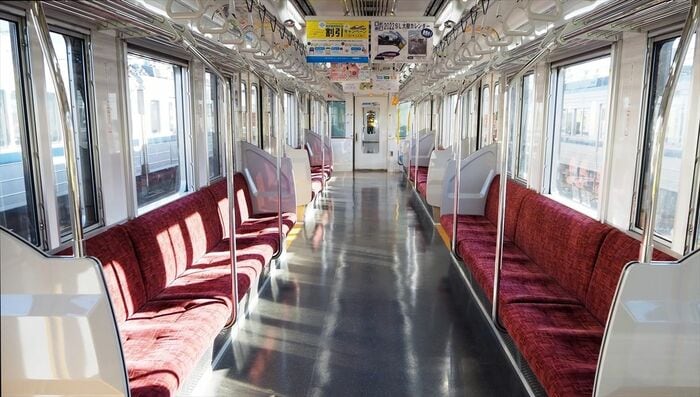

5扉車を改造した車両の室内。窓の形が違う
（記者撮影）
-

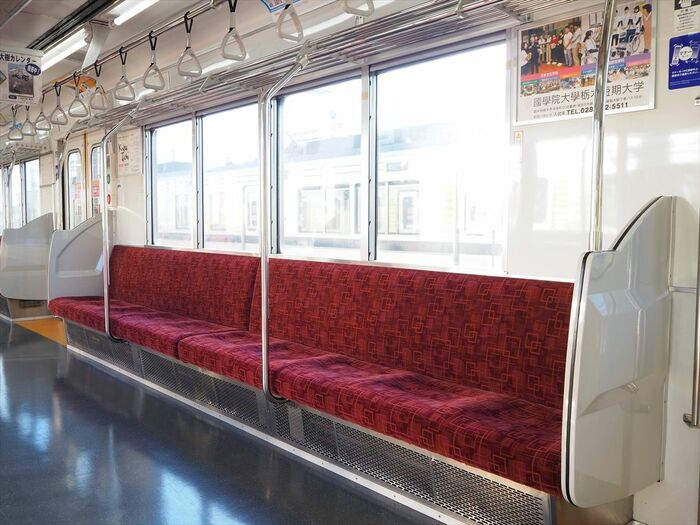

もともと3扉の車両はドア間が10人がけのシートだ
（記者撮影）
-

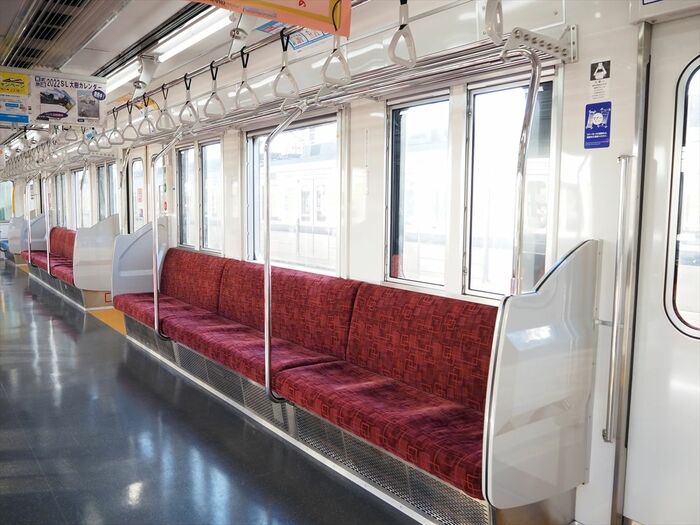

5扉車改造の車両はドア間が9人がけだ
（記者撮影）
-

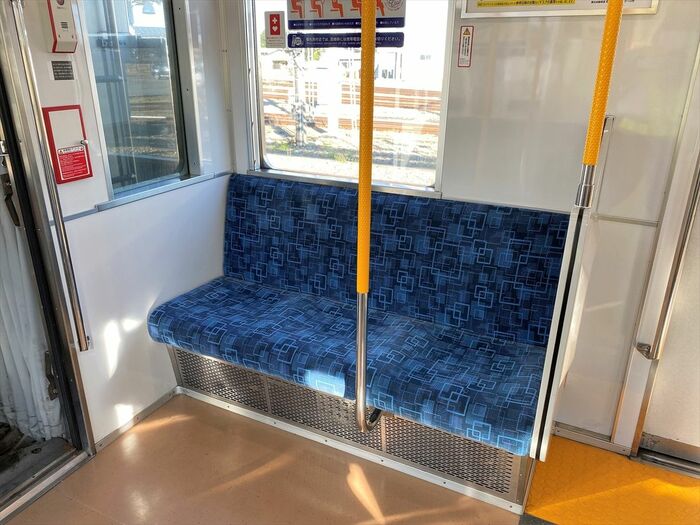

もともと3扉の車両は車端部が3人がけのシート
（記者撮影）
-

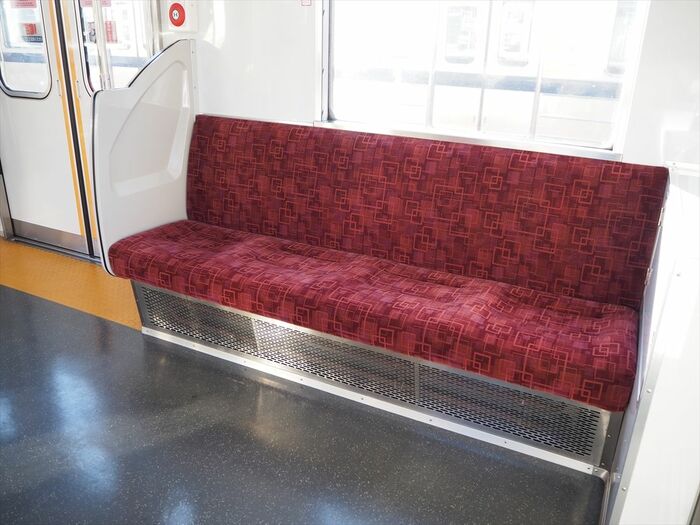

5扉車の改造車は車端部が4人がけだ
（記者撮影）
-

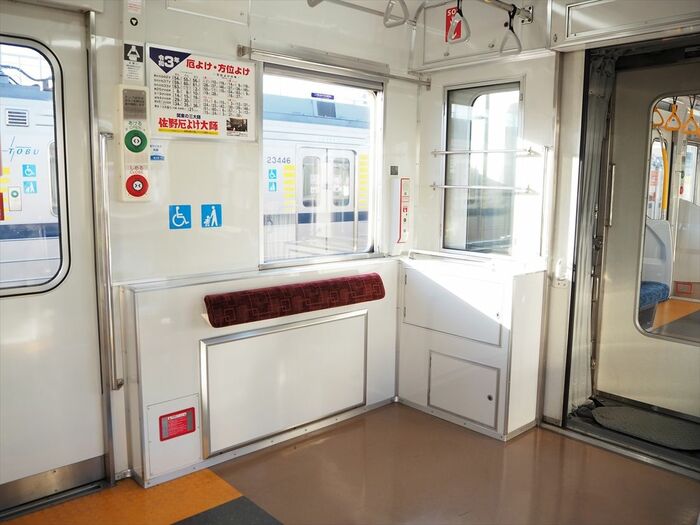

20400型への改造時にフリースペースも設置した
（記者撮影）
-

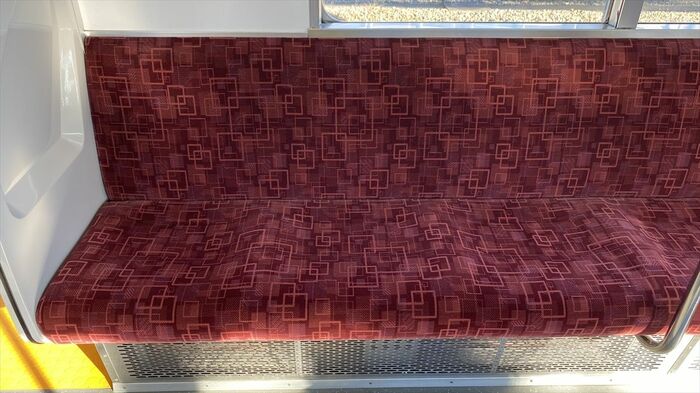

シートの柄は最新の日比谷線乗り入れ用車両
70000型と同じデザイン（記者撮影）
-

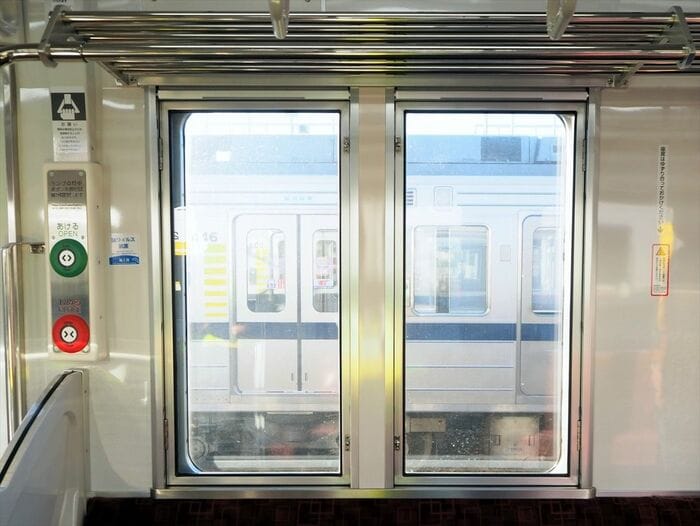

5扉車改造車の特徴的な戸袋窓。5扉時代は
この窓の両側がドアだった（記者撮影）
-

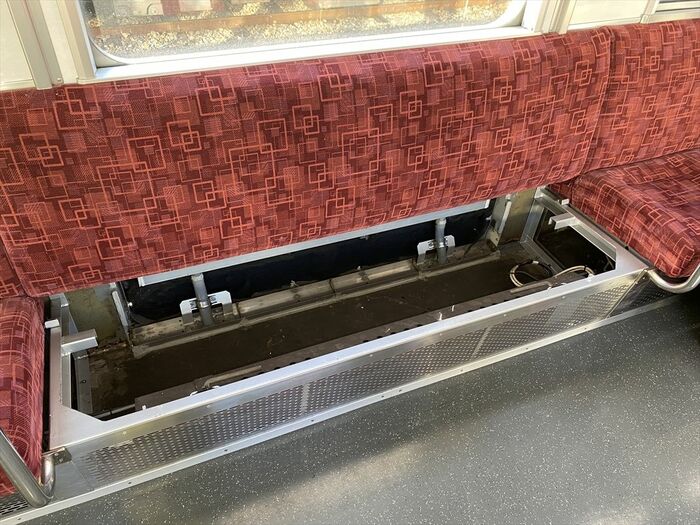

5扉車改造車のドアだった部分。シートを外すと
このようになっている（記者撮影）
-

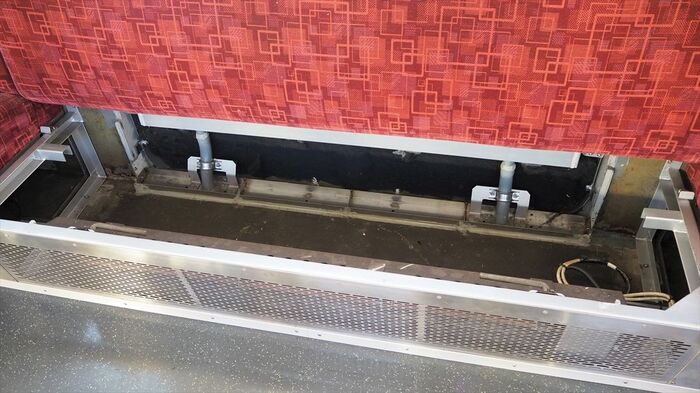

窓の隙間から入る雨水を流すための工夫が見られる
（記者撮影）
-

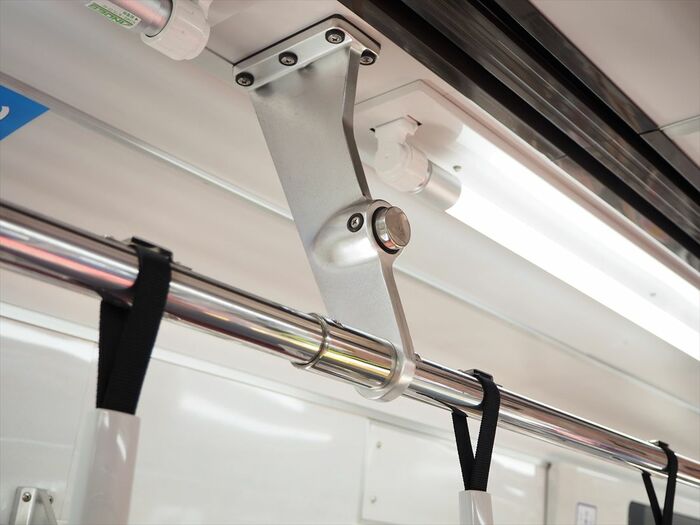

かつてドアだった部分の吊り革は撤去したが
パイプの跡は残っている（記者撮影）
-

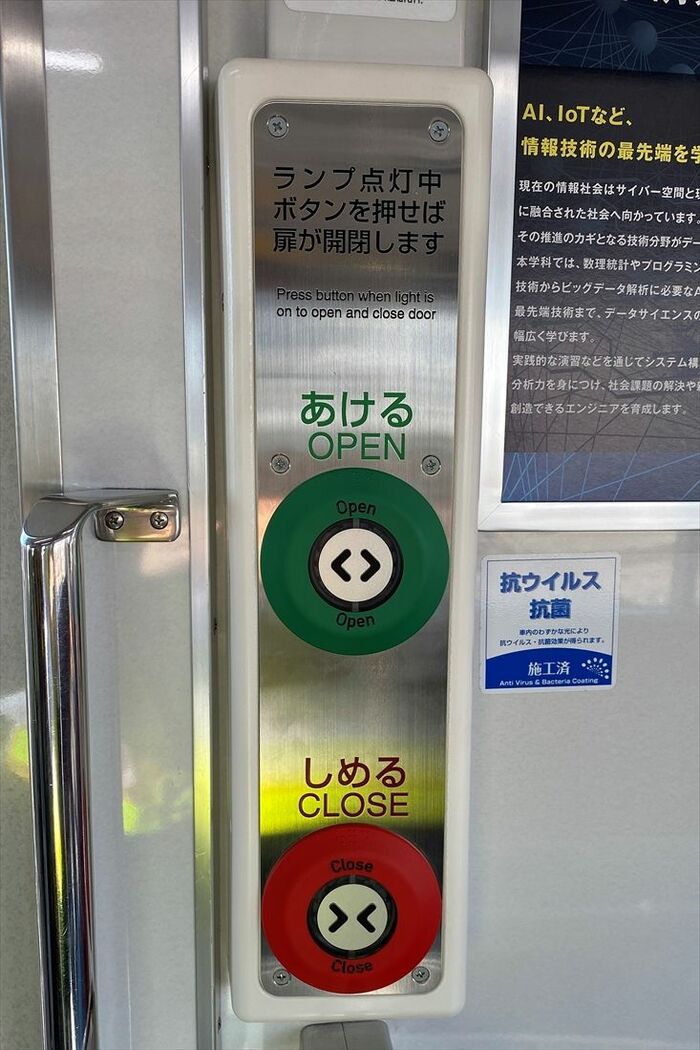

東武初採用の個別ドア開閉ボタン
（記者撮影）
-

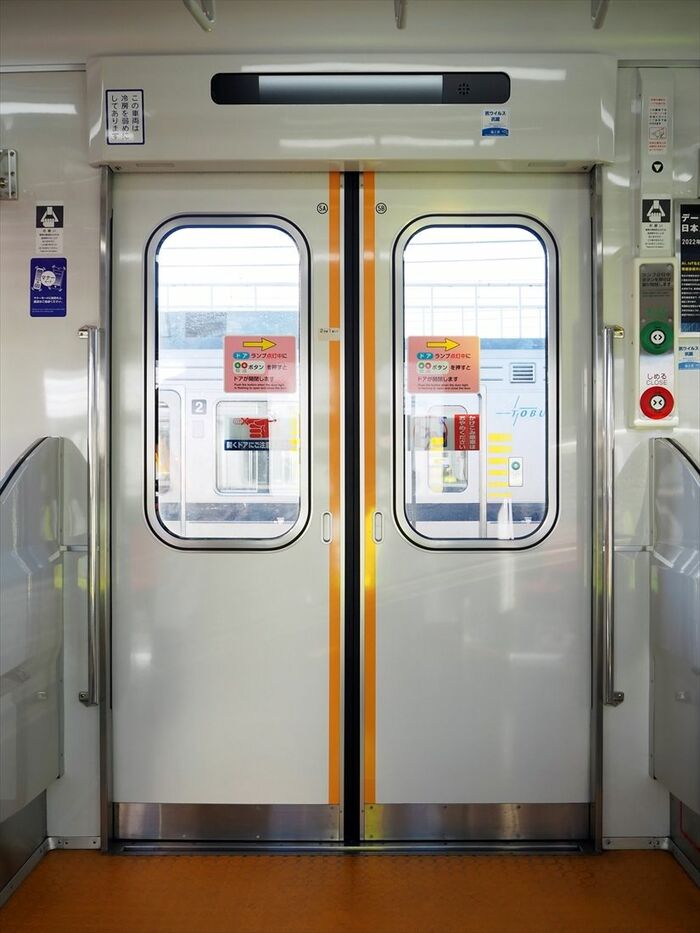

ドアは改造時に取り替えた車両とそのままの車両がある
（記者撮影）
-

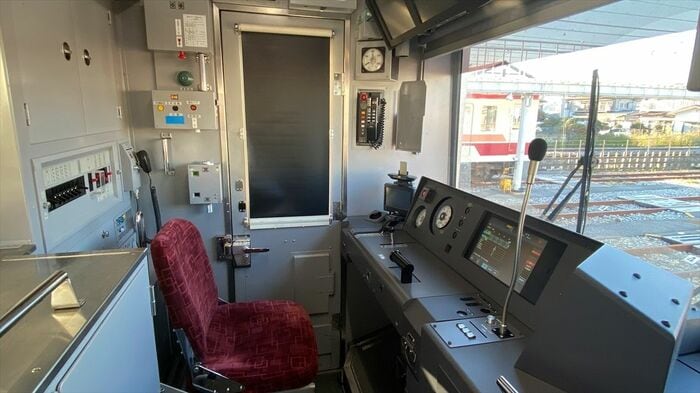

運転台の機器類は改造時に一新した
（記者撮影）
-

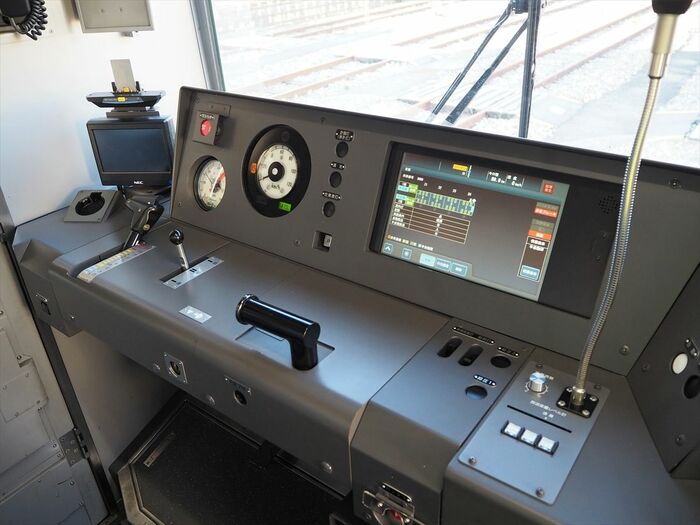

ワンハンドルマスコンは特急「リバティ」と
同じ形の部品を使っているという（記者撮影）
-

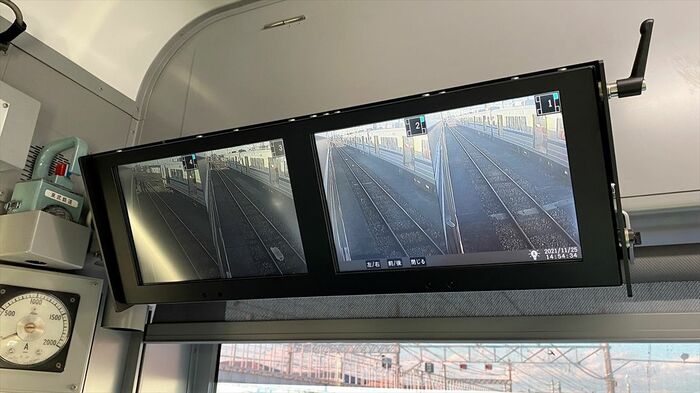

運転席の窓上にある「出発監視カメラ」のモニター
（記者撮影）
-

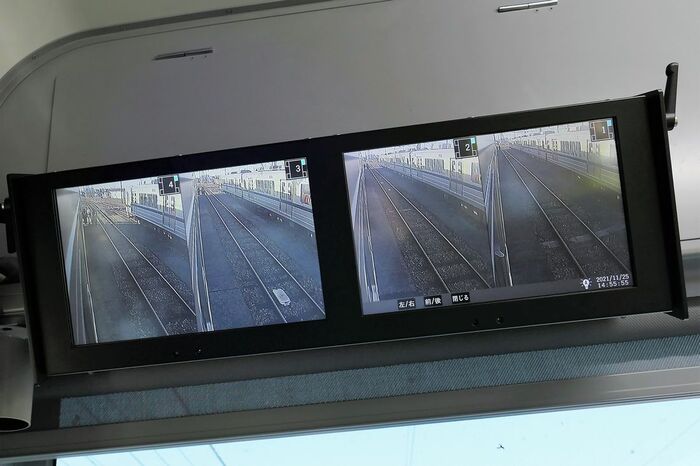

カメラの映像は向きを切り替えることもできる
（編集部撮影）
-

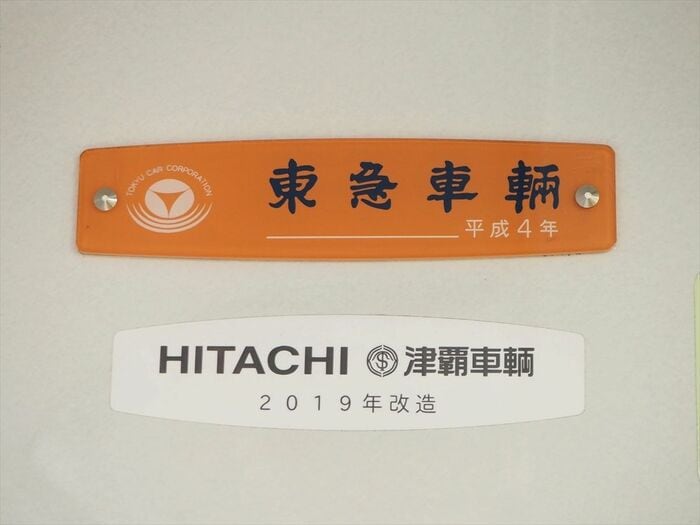

元の車両を製造した東急車輌（現・総合車両製作所）と
改造したメーカーのプレート（記者撮影）
-

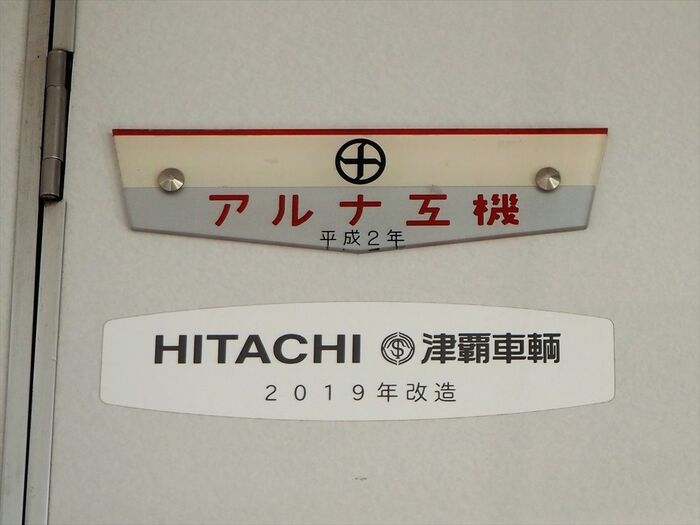

今はなき「アルナ工機」が製造した車両もある
（記者撮影）
-

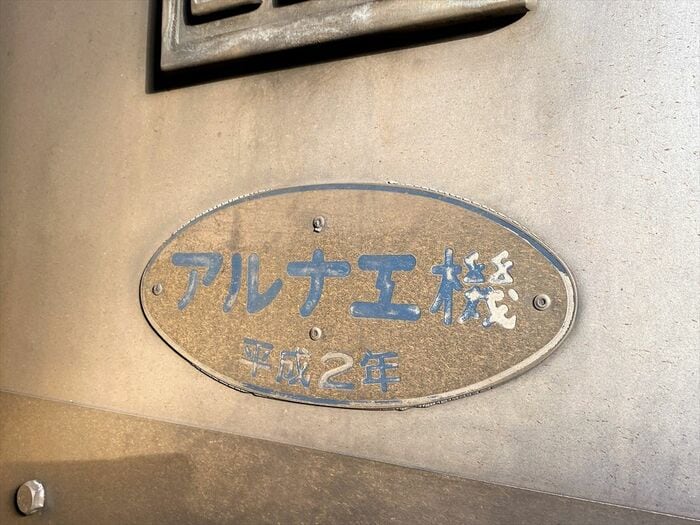

車両の連結面にある「アルナ工機」の銘板
（記者撮影）
-
6050型（左）と並んだ20400型
（記者撮影）
-

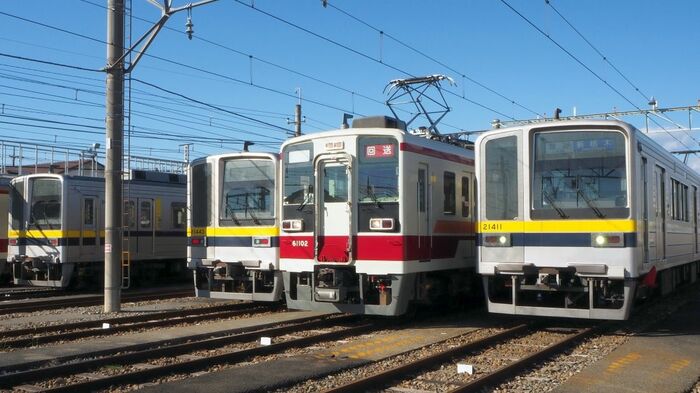

20400型は22編成88両を導入する
（記者撮影）
-
20400型の「1両1両に思い出がある」と語る
車両管理所主任の泉川友彦さん（記者撮影）
