高さは地上7階分､北陸新幹線の巨大高架新駅 新北陸トンネルは貫通間近､建設現場を歩く

最も敦賀寄り工区の本坑は、斜坑との交点部から敦賀側へ約500m、南越側へ約1600mとのこと。敦賀側へと進むと、土色にまみれたホイールローダーが止め置かれ、その先に最先端の切羽が壁となっていた。送風管から新鮮な外気が運び込まれ、その風が絶えることなく顔をなでる。

『鉄道ジャーナル』2019年10月号（8月21日発売）。特集は「並行在来線 北陸編」（書影をクリックすると、アマゾンのサイトにジャンプします）

現在の山岳トンネルで一般的な工法は、NATMというもの。切羽の壁面に細い穴を開けてダイナマイトを装填、発破する。1回の発破で1～2mほどを崩し、土砂（ズリ）をダンプに積み、外へ搬出する。工区の距離が長い場合はベルトコンベアを設置する。ズリを運び出したら直ちに鋼製支保工（NATMで用いるのは女性の髪留めのカチューシャのような曲線形状）を、1m程度の間隔で建て込む。岩盤の状態が良好なら支保の間隔は1mよりも広めになる。

支保を建て込んだ後は、NATMの核心であるコンクリート吹き付け、そしてロックボルトを岩盤深く打ち込む。従来工法は厚いコンクリートアーチを築くことでトンネルを支えたが、コンクリートと地山をロックボルトにより一体化させることで、地山自体の力を利用してトンネルを保持する。コンクリートも薄くて済み、工数も少なく劇的に効率化された工法と言う。

新幹線のトンネル工事に用いられる工法とは？

掘削を進めて300～400mに達したら、底面にインバート（底版）コンクリートを打ち、路盤とする。そして上部のアーチには防水シートを貼りつけるが、最新のトンネルはこの段階でも新工法が採用されている。従来は、凹凸のある壁面に直接シートを貼っていたため間に空洞ができやすく、そこに水も入りやすかった。

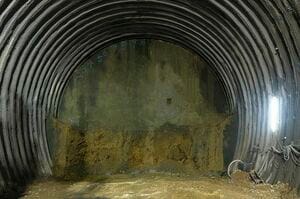

新北陸トンネル内の切羽。取材時点では余すところ10mほどで敦賀側に抜ける地点まで到達しており、開口まであと一息という段階（撮影：杉山 慧）

しかし、現在はゴツゴツしたコンクリート面にモルタルを打ち、平滑面としたところにフィルム状の新しい防水シートを貼る。すると隙間なく密着して劣化しにくくなる。これが新北陸トンネルはじめ、北陸新幹線のトンネル工事全般に採用されたFILM工法というものである。そして防水シートを施工し終わったトンネルにライニング（覆工）コンクリートを打ち、トンネルとしての土木工事を完成させる。

あと10mで外に抜けるという切羽に立つ。付近は岩盤と違って土なので、そのままでは崩れやすい。そのため固化剤を注入して山自体の土質改良を行い、そのうえで掘っていく。

やがて時速260km、あるいはそれ以上の速度の可能性も出てきた新幹線が駆け抜けるであろう新北陸トンネルの内部空間は、延々と続く照明に奥深くまで照らされ、静かに開通の日を待っているようであった。
