人気再沸騰の温泉街｢熱海｣､駅開業100年の軌跡　当時の設計図に見る｢貴賓室｣もあった豪華駅舎

まず、駅舎の立面図を見ると、正面中央に待合室と事務室からなる大きな建物があり、渡り廊下を介して右手に貴賓室がある。当時、熱海には御用邸があったため、貴賓室が設けられたのだ。また、正面左手に便所があるが、この場所には後年、駅ビルが建てられた。

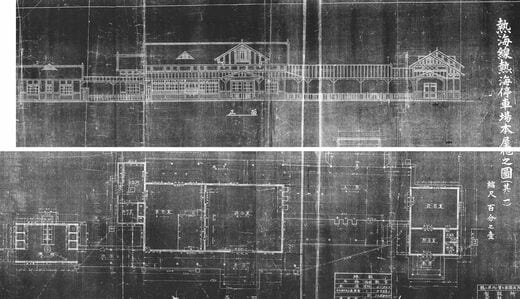

熱海駅の駅舎設計図。上が立面図、下が平面図（資料提供：太田修さん）

次に平面図を見ると、待合室内の右手奥に改札口があり、改札口を出て通路（図面では「地下道」と表記）を進むと、その先の階段がプラットホームへ通じていた。一方、待合室と貴賓室を結ぶ渡り廊下に集札口が見られる。つまり、列車に乗車する客と降車した客の動線が分けられていた。

100年前の「駅トイレ」はどんな構造か

貴賓室の構造も興味深い。建物入り口に簡易な車寄せが設けられており、建物に入るとまず附属室があって、その先に貴賓室があった。また、便所は個室が6室設置されているほか、中央に8つ配置されているのが男子の小用便器、その手前の円形の造作物が手洗い場だろう。

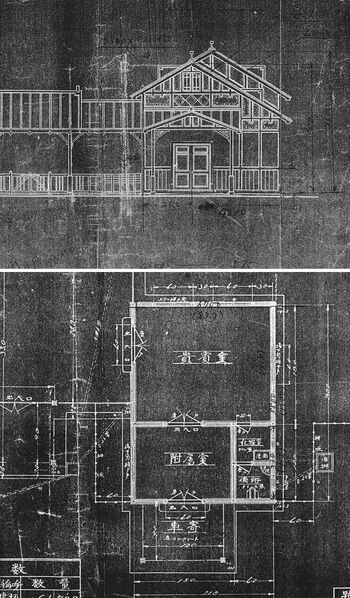

熱海駅の駅舎設計図、貴賓室部分のアップ。三角屋根の貴賓室の外観と「附属室」や「車寄」「化粧室」「便所」などの位置が読み取れる（資料提供：太田修さん、編集部加工）

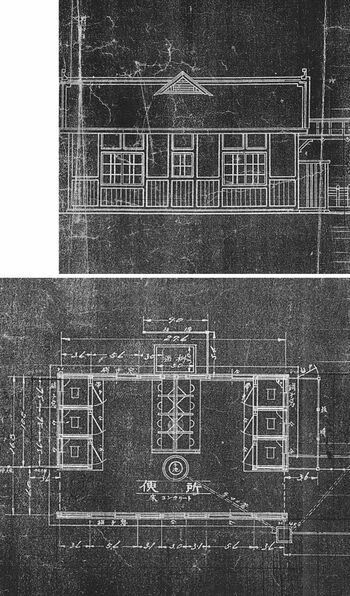

熱海駅の駅舎設計図、便所部分のアップ。個室が6室あることなどが読み取れる（資料提供：太田修さん、編集部加工）

さらにプラットホームの図面も見てみよう。中央付近に先ほどの通路からホームへと上がってくる階段が描かれており、階段のすぐ先には待合室がある。一方、ホーム右端にある小さな構造物は駅員の詰め所だ。平面図には、階段と駅員詰所の間に「エレヴェーター」の文字が見られるが、立面図には同位置に構造物が描かれていない。おそらく荷物用の昇降装置だったのではないかと推測される。

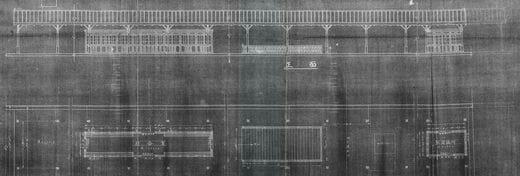

開業時の熱海駅プラットホームの設計図。上が立面図、下が平面図（資料提供：太田修さん）
